Sự miêu tả

SVG hoạt động như thế nào?

Một SVG liên tục giám sát mạng điện:

Khi tải tiêu thụ công suất phản kháng cảm ứng, SVG sẽ cung cấp công suất phản kháng điện dung.
Khi tồn tại công suất phản kháng điện dung dư thừa, SVG sẽ hấp thụ nó.
Khi hệ thống được cân bằng, nó duy trì mức bù tối thiểu.

Bộ điều khiển của nó sử dụng các công tắc bán dẫn tốc độ cao—thường là IGBT—để tạo ra dòng điện có thể điều khiển được nhằm bù đắp dòng điện phản kháng không mong muốn.

Hiệu chỉnh hệ số công suất

Hiệu chỉnh hệ số công suất bằng cách đưa dòng điện thuận hoặc ngược để chống lại công suất phản kháng trong hệ thống. Điều này giúp nâng cao hiệu quả sử dụng năng lượng và giảm chi phí năng lượng

Biến dạng sóng hài

Loại bỏ hiện tượng méo sóng hài bằng cách phát hiện dòng điện hài và đưa dòng điện tương ứng theo hướng ngược lại. Điều này giúp cải thiện chất lượng điện năng và bảo vệ thiết bị khỏi bị hư hỏng.

Mất cân bằng điện áp

SVG có thể cân bằng dòng điện và giảm sự mất cân bằng điện áp do tải không đồng đều. Tuy nhiên, nó có thể không khắc phục được hoàn toàn tình trạng mất cân bằng bắt nguồn từ các lỗi cung cấp ở thượng nguồn hoặc mạng lưới mất cân bằng nghiêm trọng.

Lợi ích chính

Bù công suất phản kháng động và nhanh
Hệ số công suất được cải thiện
Giảm dao động điện áp và nhấp nháy
Giảm tổn thất dòng điện và truyền tải
Khả năng lọc sóng hài
Bồi thường độc lập qua ba giai đoạn
Hiệu suất tốt hơn so với các dàn tụ điện khi tải thay đổi

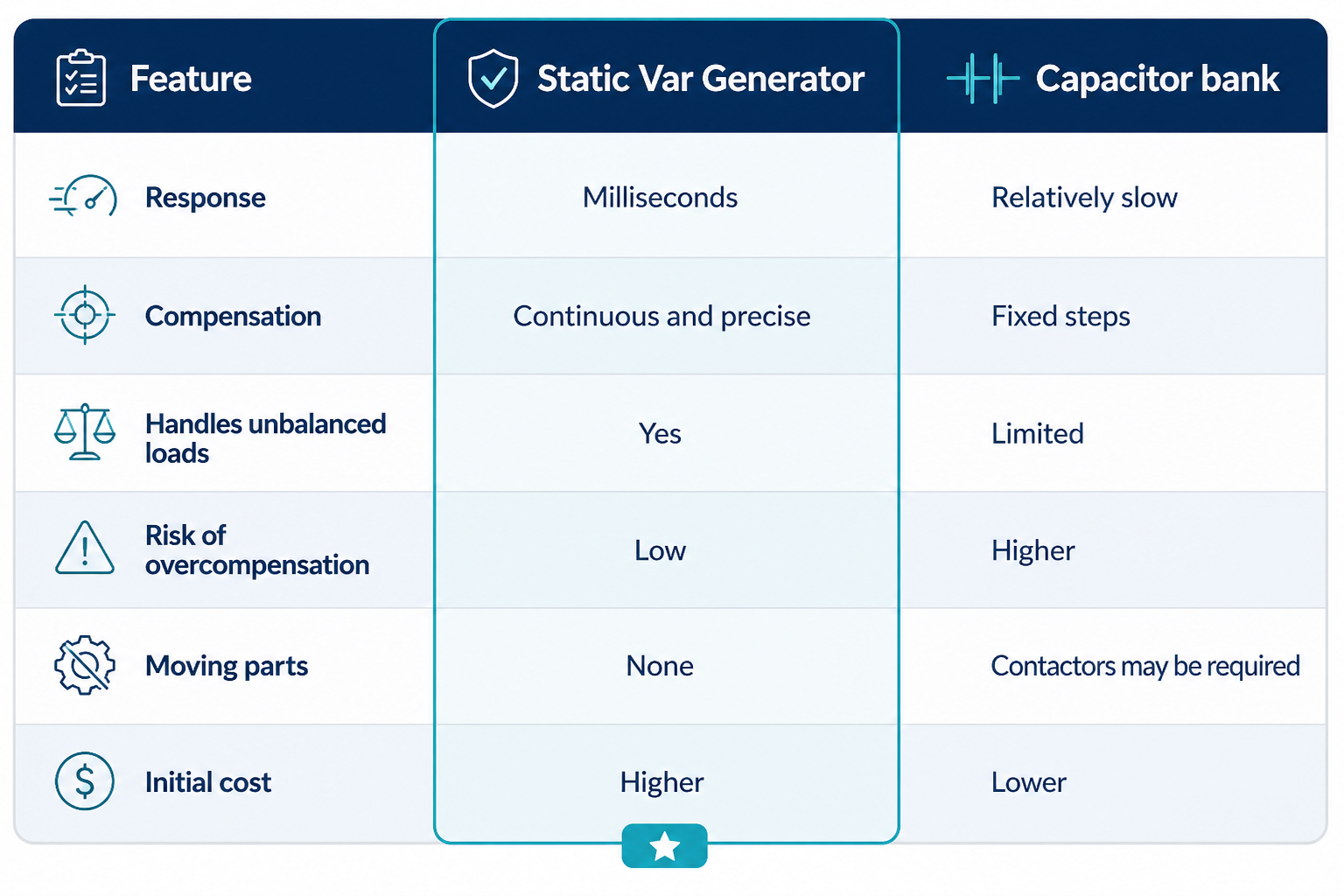

So sánh với các dàn tụ điện

Trình tạo Var tĩnh (SVG)

Kỹ thuật

Đặc điểm kỹ thuật

Bộ lọc sóng hài tích cực có hệ thống đo lường "lắng nghe" tiếng ồn trong hệ thống điện và tạo ra dòng điện bù để loại bỏ tiếng ồn nhỏ hơn mức lý tưởng. Nó sử dụng công nghệ tích cực để giảm méo sóng hài không mong muốn, điều chỉnh hệ số công suất và cải thiện việc điều chỉnh điện áp và mất cân bằng của lưới điện.

	220V, 400V 3P3W/3P4W		480V, 550V, 690V 3P3W
Kiểu lắp	Treo tường	Giá gắn	Giá gắn
Dải điện áp mạng	±10%
Dòng điện danh định (A)	15/30/50/75/100/150		50/100
Tính thường xuyên	50/60Hz (±5%)
Bù sóng hài	Thứ tự hài hòa thứ 2 ~ thứ 51
Hiệu quả	≥97%
Thời gian đáp ứng	<10 mili giây
Cấu trúc liên kết mạch	Cấu trúc liên kết ba cấp
Tần số chuyển đổi	20 kHz - Thời gian phản ứng: Khoảng 50 ps
Hoạt động song song	Có thể kết hợp tối đa 20 đơn vị
Mất điện điển hình	<3% (tùy theo tải)
Chế độ bù	Điều hòa, công suất phản kháng, mất cân bằng
Hệ số công suất mục tiêu	Có thể điều chỉnh từ -1 đến 1
Trưng bày	HMI 4,3 inch/7 inch/10 inch
Cổng giao tiếp	RS485 / Ethernet
Độ ồn	65dB
Nhiệt độ hoạt động	-20°C đến 45°C
Độ ẩm	5% đến 95% RH, không ngưng tụ
Lớp bảo vệ	IP20
Thiết kế/Phê duyệt	EN 61000-6-2:2005+AC:2005 EN 61000-6-4:2007+A1:2011 EN 50178:1997 IEEE519
Chứng nhận	CN

SNA-SVG-R
