Giải pháp giám sát nguồn đa mạch cho trung tâm dữ liệu: Phân tích kỹ thuật SEM8MT

Tóm tắt:

Khi nhu cầu về hiệu quả năng lượng trong môi trường mật độ cao ngày càng tăng, thiết bị giám sát năng lượng đa mạch SEM8MT nổi lên như một giải pháp quan trọng để phân tích năng lượng theo thời gian thực. Bài viết này tìm hiểu kiến trúc, công nghệ cốt lõi và các ưu điểm về chức năng của SEM8MT, tập trung vào ứng dụng của nó trong quản lý năng lượng trung tâm dữ liệu. Bằng cách tích hợp phép đo có độ chính xác cao với cơ chế cảnh báo tiên tiến, SEM8MT nâng cao độ tin cậy của hệ thống điện và tối ưu hóa mức tiêu thụ năng lượng cho các cơ sở công nghiệp và thương mại.

1. Tổng quan về chức năng SEM8MT

Trong cơ sở hạ tầng hiện đại, giám sát năng lượng đa mạch là điều cần thiết để quản lý năng lượng tinh tế. Thiết bị SEM8MT AC là màn hình kỹ thuật số có độ chính xác cao được thiết kế để hỗ trợ:

• Giám sát linh hoạt: Theo dõi đồng thời 6 mạch ba pha hoặc 18 mạch một pha.
• Các thông số chính: Thu thập dữ liệu theo thời gian thực về điện áp (V), dòng điện (I), công suất tác dụng/phản kháng (P/Q) và mức tiêu thụ năng lượng (kWh).
• Ứng dụng đa năng: Lý tưởng cho các trung tâm dữ liệu, trạm gốc 5G, nhà máy sản xuất và hệ thống lưới điện siêu nhỏ.
• Thông số kỹ thuật & Truyền thông

SEM8MT được thiết kế để đạt hiệu suất cấp công nghiệp với các thông số kỹ thuật sau:

3. Nguyên tắc làm việc và cơ chế cốt lõi

3.1 Phát hiện đa kênh theo thời gian thực

SEM8MT sử dụng Máy biến dòng (CT) có độ chính xác cao với tốc độ lấy mẫu mật độ cao là 128 điểm mỗi chu kỳ. Sử dụng chipset đo lường tiên tiến, thiết bị tính toán các thông số điện cứ sau 20ms và làm mới toàn bộ dữ liệu mỗi giây. Điều này đảm bảo giám sát nguồn điện theo thời gian thực cho các cơ sở có sự phân bổ tải phức tạp.

3.2 Quản lý ngưỡng và cảnh báo nâng cao

Thiết bị này có các ngưỡng có thể định cấu hình tích hợp cho tình trạng quá điện áp, quá dòng và mất pha. Khi một ngưỡng được kích hoạt, SEM8MT sẽ thực thi tín hiệu thông qua rơle bên trong của nó. Điều này có thể được tích hợp vào hệ thống SCADA hoặc cảnh báo bên ngoài để hỗ trợ bảo trì phòng ngừa và giảm thiểu thời gian ngừng hoạt động ngoài dự kiến.

3.3 Chất lượng điện năng và phân tích hài hòa

Để chống ô nhiễm sóng hài do tải phi tuyến tính, SEM8MT cung cấp những hiểu biết sâu sắc về chất lượng điện năng, bao gồm:

● THDi / THDu và các sóng hài riêng lẻ lên tới bậc 31.

● Giám sát sụt/tăng điện áp và mất cân bằng ba pha.

Những hiểu biết sâu sắc này cho phép người quản lý cơ sở xác định các nguồn gây nhiễu và báo cáo hồ sơ sự kiện trực tiếp tới hệ thống SCADA.

3.4 Kiểm tra dữ liệu lịch sử

Với dung lượng lưu trữ 36.000 bản ghi lịch sử, SEM8MT hỗ trợ theo dõi hàng ngày dòng điện cực đại và công suất tác dụng. Việc ghi dữ liệu mạnh mẽ này rất quan trọng đối với việc kiểm tra điện, xác định mô hình phụ tải và thực hiện các biện pháp tiết kiệm năng lượng lâu dài.

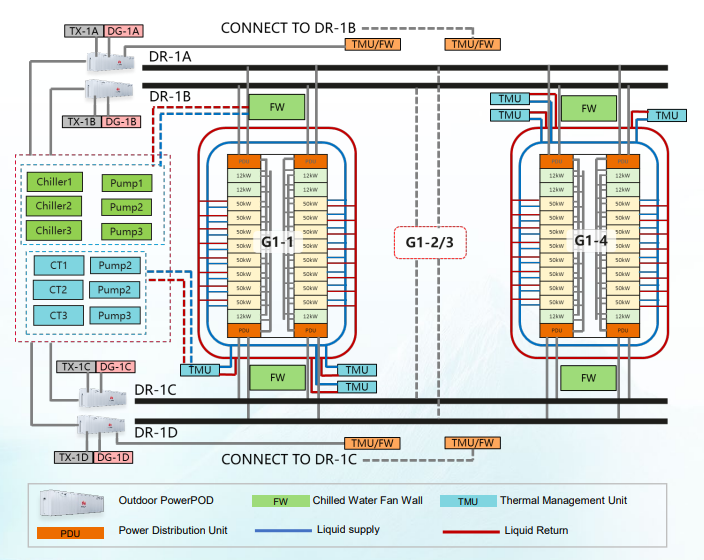

4. Nghiên cứu điển hình: Trung tâm dữ liệu đám mây 9,6MW (Malaysia)

4.1 Tổng quan dự án

Dự án này liên quan đến việc triển khai hệ thống phát hiện năng lượng đa mạch cho trung tâm dữ liệu đám mây siêu quy mô 9,6MW ở Malaysia. Mục tiêu chính là giám sát chất lượng điện và hiệu quả sử dụng năng lượng trên hàng nghìn mạch phân phối.

4.2 Các chỉ số hiệu suất chính (KPI)

● Giám sát thời gian thực: Hơn 2.000 mạch được giám sát đồng thời để tránh quá tải.

● Tối ưu hóa PUE: Tính toán chính xác các giá trị PUE theo khu vực đã giúp tăng hiệu suất tải máy biến áp lên 5-8%.

● Giảm thiểu sóng hài: Bằng cách xác định các nguồn sóng hài, cơ sở này đã cải thiện hiệu suất sử dụng điện của UPS và máy chủ thêm 2-3%, kéo dài đáng kể tuổi thọ của thiết bị CNTT.

● Tiết kiệm năng lượng: Chiến lược làm mát có mục tiêu dựa trên dữ liệu thời gian thực giúp giảm 3-5% chi phí điện hàng năm.

4.3 Khuyến nghị thực hiện

● Triển khai theo từng giai đoạn: Ưu tiên các mạch chính và phụ tải quan trọng trước khi mở rộng sang các mạch nhánh.

● Tiêu chuẩn hóa: Sử dụng tỷ lệ CT và giao thức truyền thông thống nhất để đơn giản hóa việc tích hợp DCIM/SCADA.

● Bảo vệ tương lai: Đảm bảo các giao diện được dành riêng để tích hợp liền mạch với BA (Tự động hóa tòa nhà) và EMS (Hệ thống quản lý năng lượng).

5. Kết luận

SEM8MT cung cấp giải pháp tinh vi nhưng tiết kiệm chi phí để quản lý năng lượng thông minh. Bằng cách kết hợp giám sát đa mạch có độ chính xác cao với phân tích chất lượng điện năng sâu, nó đảm bảo rằng các trung tâm dữ liệu hiện đại đạt được cả độ tin cậy vận hành và hiệu suất năng lượng tối đa.
