Bài viết này là bản phân tích về SEM8MT, một thiết bị giám sát năng lượng kỹ thuật số với 6 mạch AC nhằm mục đích cung cấp khả năng giám sát năng lượng theo thời gian thực và phân tích mức tiêu thụ năng lượng cho các cơ sở công nghiệp và thương mại. Bài viết này khám phá kiến trúc tổng thể, công nghệ cốt lõi và chức năng của SEM8MT, bao gồm khả năng giám sát đa kênh, ghi dữ liệu và cơ chế cảnh báo. Sử dụng phép đo đa vòng lặp trong trung tâm dữ liệu làm nghiên cứu điển hình, giới thiệu ứng dụng thực tế và sơ đồ cấu hình của sản phẩm. Thông qua phân tích chi tiết dữ liệu hiệu suất và đặc tính kỹ thuật, bài viết này chỉ ra tầm quan trọng của SEM8MT trong việc nâng cao độ tin cậy của hệ thống điện và hiệu quả quản lý năng lượng.

1. Tổng quan về chức năng SEM8MT

Nhu cầu giám sát nguồn điện đa mạch ngày càng tăng trong các cơ sở hạ tầng, thương mại và công nghiệp hiện đại. Thiết bị giám sát nguồn điện 6 mạch SEM8MT AC cung cấp các giải pháp thời gian thực, có độ chính xác cao để giám sát thông số nguồn đa mạch, hỗ trợ giám sát đồng thời 6 mạch ba pha hoặc 18 mạch một pha. Nó có khả năng theo dõi các thông số năng lượng chính như điện áp, dòng điện, công suất và năng lượng trong thời gian thực. Các ứng dụng của nó bao gồm các lĩnh vực như sản xuất, trung tâm dữ liệu, trạm gốc 5G và quản lý lưới điện siêu nhỏ, cung cấp cho người dùng các công cụ quản lý tiết kiệm năng lượng và phân tích mức sử dụng điện toàn diện.

2. Thông số kỹ thuật và giao tiếp

Nhu cầu giám sát nguồn điện đa mạch ngày càng tăng trong các cơ sở hạ tầng, thương mại và công nghiệp hiện đại. Thiết bị giám sát nguồn điện 6 mạch SEM8MT AC cung cấp các giải pháp thời gian thực, có độ chính xác cao để giám sát thông số nguồn đa mạch, hỗ trợ giám sát đồng thời 6 mạch ba pha hoặc 18 mạch một pha. Nó có khả năng theo dõi các thông số năng lượng chính như điện áp, dòng điện, công suất và năng lượng trong thời gian thực. Các ứng dụng của nó bao gồm các lĩnh vực như sản xuất, trung tâm dữ liệu, trạm gốc 5G và quản lý lưới điện siêu nhỏ, cung cấp cho người dùng các công cụ quản lý tiết kiệm năng lượng và phân tích mức sử dụng điện toàn diện.

3. Nguyên tắc và cơ chế hoạt động

3.1 Giám sát nguồn điện đa mạch

SEM8MT, thiết bị phát hiện đa kênh AC ghi lại giá trị hiện tại của mạch đo dòng điện thông qua máy biến dòng (CT) có độ chính xác cao với mật độ lấy mẫu là 128 điểm lấy mẫu trên mỗi chu kỳ; CT của thiết bị cung cấp phép đo dòng điện cách ly và tính toán các thông số điện khác nhau bằng cách sử dụng chip đo sáng tiên tiến và đưa ra kết quả tính toán trong khoảng thời gian 20 mili giây một lần. Dữ liệu tổng thể của thiết bị được làm mới mỗi giây để đạt được khả năng phát hiện nhiều vòng lặp theo thời gian thực. Tính năng này đặc biệt phù hợp với các cơ sở có quản lý nhiều tải, giúp người dùng đạt được khả năng giám sát năng lượng tinh tế và quản lý mức tiêu thụ năng lượng của thiết bị

3.2 Cơ chế báo động và ngưỡng

SEM8MT có các ngưỡng cảnh báo có thể định cấu hình tích hợp (chẳng hạn như quá điện áp, quá dòng, mất pha và lưu trữ tối đa). Khi giá trị cảnh báo được kích hoạt, thiết bị sẽ phát tín hiệu qua rơle, tín hiệu này có thể được kết nối với hệ thống cảnh báo bên ngoài hoặc được tích hợp vào hệ thống SCADA để xử lý thêm. Tính năng này hỗ trợ bảo trì phòng ngừa, giảm thời gian ngừng hoạt động và đảm bảo thiết bị vận hành an toàn.

3.4 Ghi chép và phân tích lịch sử

SEM8MT cung cấp dữ liệu phân tích chất lượng điện hiệu quả cho từng mạch ba pha. Bao gồm TDHi/THDu, sóng hài riêng lẻ lên tới bậc 31, mất cân bằng ba pha và sụt giảm/tăng điện áp. Việc sử dụng tải phi tuyến đã gây ra các mức độ ô nhiễm sóng hài khác nhau. Ban quản lý cần giám sát hiệu quả chất lượng điện năng của từng mạch và báo cáo cho hệ thống SCADA dưới dạng hồ sơ sự kiện, để SCADA có thể hiểu được chất lượng điện năng tổng thể.

3.5 Phân tích chất lượng điện năng

SEM8MT có khả năng ghi dữ liệu mạnh mẽ, hỗ trợ ghi lại công suất tác dụng và dòng điện cực đại hàng ngày, đồng thời có thể lưu trữ tới 36.000 bản ghi lịch sử. Tính năng này tạo điều kiện thuận lợi cho việc kiểm tra điện và đánh giá tiết kiệm năng lượng, giúp người dùng xác định sự mất cân bằng phụ tải, theo dõi mô hình nhu cầu điện và thực hiện các biện pháp tiết kiệm năng lượng.

4. Nghiên cứu điển hình về giám sát nguồn điện đa mạch của trung tâm dữ liệu

4.1 Tổng quan dự án

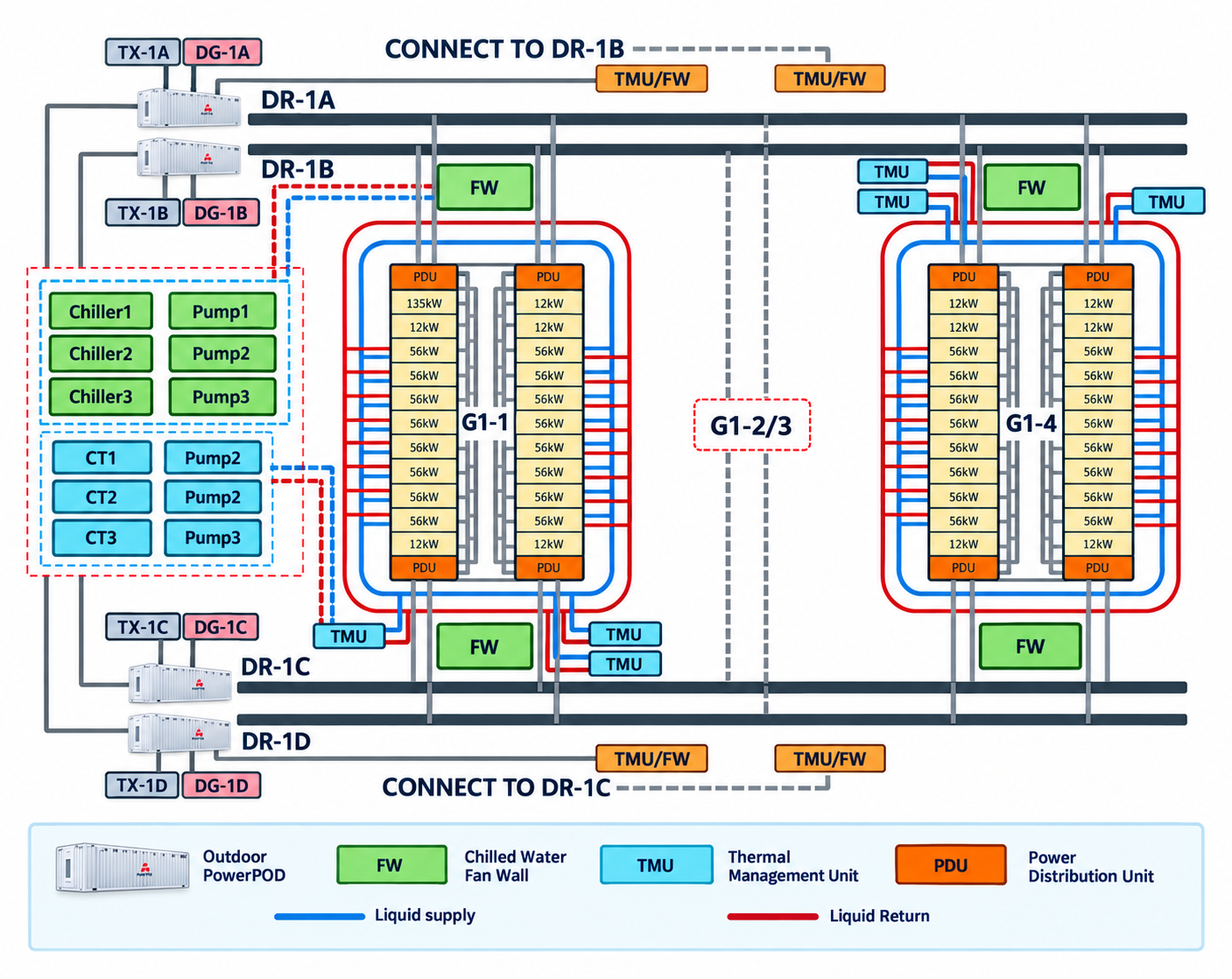

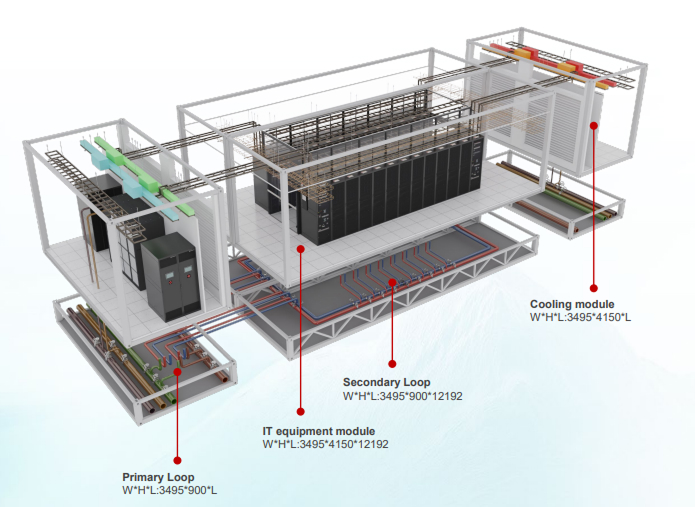

Dự án này nhằm thiết kế hệ thống phát hiện năng lượng đa mạch cho một trung tâm dữ liệu điện toán đám mây lớn ở Malaysia (với tổng công suất 9,6MW), được sử dụng để phát hiện thời gian thực chất lượng điện năng của từng mạch phân phối riêng lẻ và tải dữ liệu hiệu suất năng lượng.

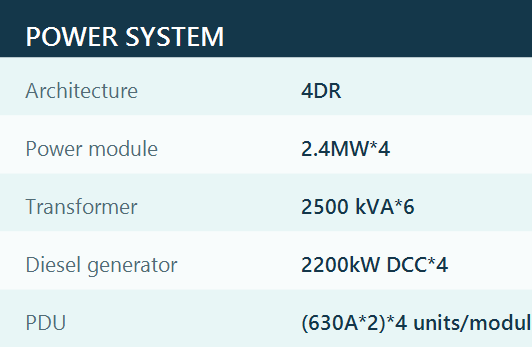

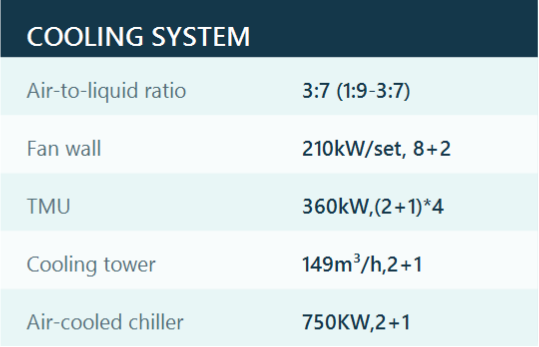

4.2 Các chỉ số tổng thể

Dự án này nhằm thiết kế hệ thống phát hiện năng lượng đa mạch cho một trung tâm dữ liệu điện toán đám mây lớn ở Malaysia (với tổng công suất 9,6MW), được sử dụng để phát hiện thời gian thực chất lượng điện năng của từng mạch phân phối riêng lẻ và tải dữ liệu hiệu suất năng lượng.

4.3 Các thành phần và cấu hình giám sát chính

4.3.1 Giám sát và phân tích nguồn điện theo thời gian thực

Giám sát thời gian thực về dòng điện, điện áp, công suất, hệ số công suất, năng lượng và các thông số khác của hơn 2000 mạch. Phát hiện kịp thời các mạch quá tải để ngăn ngừa tai nạn xảy ra. Tự động điều chỉnh phân bổ tải, tăng phụ tải máy biến áp thêm 5-8% và tính toán chính xác giá trị PUE cho từng vùng

4.3.2 Giám sát và phân tích nguồn điện theo thời gian thực

Thiết bị này có khả năng phân tích chất lượng điện tốt, cung cấp dữ liệu giám sát như THDi/THDu, sóng hài riêng lẻ lên đến bậc 31, mất cân bằng ba pha, độ lệch tần số, v.v. Ban quản lý có thể xác định các nguồn sóng hài dựa trên những dữ liệu này và thực hiện các biện pháp kiểm soát chất lượng điện tương ứng để giảm sóng hài ở Tô Châu và Hàng Châu, cải thiện hiệu suất sử dụng điện của UPS và máy chủ thêm 2-3%, đồng thời kéo dài tuổi thọ của thiết bị CNTT.

4.3.3 Phân tích và tối ưu hóa mức tiêu thụ năng lượng

Xác định các khu vực tiêu thụ năng lượng cao thông qua dữ liệu giám sát thời gian thực và thực hiện các biện pháp tiết kiệm năng lượng có mục tiêu. Tối ưu hóa chiến lược vận hành của hệ thống điều hòa không khí và giảm tiêu thụ năng lượng làm mát. Tiềm năng tiết kiệm năng lượng hàng năm có thể đạt 3-5% tổng hóa đơn tiền điện. Giảm thời gian ngừng hoạt động sai và đảm bảo tính sẵn có của thiết bị

4.3.4 Các giai đoạn thực hiện dự án và đề xuất

1) Triển khai theo từng giai đoạn: bắt đầu với mạch chính, sau đó là mạch nhánh, trước tiên là các khu vực trọng điểm và sau đó là các khu vực mở rộng

2) Thiết kế được tiêu chuẩn hóa: Việc thống nhất tỷ lệ CT, kiểu thiết bị và giao thức liên lạc có lợi cho việc quản lý dữ liệu SCADA và thực hiện hành động sau khi thiết bị được đưa vào vận hành.

3) Cân nhắc về việc tích hợp: Giao diện dành riêng để tích hợp liền mạch với các hệ thống DCIM, BA và EMS

4) Thiết lập hệ thống hiệu chuẩn thường xuyên

5. Kết luận

Sơ đồ phát hiện nguồn điện đa mạch ở trên giúp quản lý việc sử dụng năng lượng một cách thông minh và tinh tế trong trung tâm dữ liệu thông qua việc lựa chọn hợp lý các đồng hồ đo đa chức năng, thiết bị giám sát đa mạch và các thành phần micro CT. Hệ thống không chỉ cung cấp dữ liệu tiêu thụ năng lượng chính xác mà còn giúp các trung tâm dữ liệu cung cấp hiệu quả năng lượng và đảm bảo hoạt động đáng tin cậy thông qua các chức năng cảnh báo và phân tích, mang lại lợi ích kinh tế và công nghệ tốt.
