Đấu dây

Sự miêu tả

Đồng hồ đo điện đa kênh cung cấp giải pháp đo lường nhỏ gọn và mạnh mẽ; Nó có thể đạt được sự giám sát đáng tin cậy về tải điện hoặc công nghiệp của tòa nhà thương mại với chi phí lắp đặt một điểm thấp hơn thông qua việc đo phụ. Mạch một pha có thể hỗ trợ tới 18 kênh, trong khi mạch ba pha có thể hỗ trợ tới 6 kênh.

Thiết bị này có thể thực hiện đo thời gian thực, đo mức tiêu thụ năng lượng và sản xuất điện, hỗ trợ tính phí theo thời gian sử dụng (TOU) nhiều tốc độ và giám sát chất lượng điện. Nó cung cấp nhiều tùy chọn giao tiếp nâng cao, bao gồm Modbus qua RS485, giao diện Ethernet và các tùy chọn kết hợp giao tiếp đầu vào/đầu ra khác nhau, cho phép trao đổi dữ liệu rộng rãi và đáng tin cậy.

Điều kiện làm việc

-Nguồn điện

AC/DC: 90–240 V, 50/60 Hz;

Công suất tiêu thụ tối đa <5 W

- Môi trường làm việc:
Nhiệt độ: -20°C~+60°C
Độ ẩm: 20%~95% RH (không ngưng tụ)

- Môi trường lưu trữ
Nhiệt độ: -25°C đến +70°C
Độ ẩm: 20% đến 95% RH (không ngưng tụ)

đầu vào

Hiện hành	Phạm vi: 0–5 A (Tùy chọn: 1 A, 5 A, 100 mA)
điện áp	Phạm vi: 0–480 V L-L (CATIII-300 V)
Tính thường xuyên	50/60Hz
quá tải hiện tại	Có thể hoạt động liên tục ở mức 1,2 lần giá trị định mức; có thể hoạt động trong 5 giây với giá trị gấp 10 lần giá trị định mức.
Quá tải điện áp	Hoạt động ở mức gấp đôi giá trị định mức trong 30 giây

Sự chính xác

tham số

Sự chính xác

MỘT

Tổng cộng

điện áp

Hiện hành

công suất hoạt động

công suất phản kháng

đầu ra rõ ràng

hệ số công suất

Năng lượng năng lượng hoạt động

Công suất phản kháng

Tính thường xuyên

0.2

0,5 giây

1.0

0.1

var1

VA1

PF1

var2

VA2

PF2

var3

VA3

PF3

var

cái gì

varh

Kỹ thuật

Chức năng		tham số
Thông số thời gian thực	điện áp	Đô, Ub, Uc / Uab, Ubc, Uca	●
	Hiện hành	Mỗi kênh/pha	●
	quyền lực	Mỗi kênh/pha	●
	công suất phản kháng	Mỗi kênh/pha	●
	đầu ra rõ ràng	Mỗi kênh/pha	●
	hệ số công suất	Mỗi kênh/pha	●
	Tính thường xuyên	Mỗi kênh/pha	●
năng lượng điện	Sức mạnh hoạt động +	Mỗi kênh	●
	Công suất phản kháng +	Mỗi kênh	●
	Công suất hoạt động-	Mỗi kênh	●
	Công suất phản kháng-	Mỗi kênh	●
	Giá điện theo thời gian sử dụng	4 gói giá, 12 phiên phụ	○
Chất lượng điện năng	tổng độ méo hài	UTFD, UTOHD, UTEHD, UTHFF, UCF ITHD, ITOHD, ITEHD, IKF	○
	Sóng hài đơn	ngày 2-31	○
	Mất cân bằng điện áp	/	○
	Mất cân bằng hiện tại	/	○
	Ghi nhu cầu	Kỷ lục nhu cầu trong ba tháng qua	○
	độ lệch điện áp	/	○
báo cảnh sát	Báo động ảo	5 kích hoạt báo động	○
I/Omô-đun	Đầu ra xung 1 kênh	Giá trị mặc định: 5000 xung/kWh VCC<48V,Iz<50mA	○
I/Omô-đun	Đầu vào rời 6 kênh	Điện trở hở mạch <500 Ω; điện trở mạch kín > 100 kΩ	●
giao tiếp	Giao diện RS485	RS485,Modbus-RTU	●

Lưu ý: "●" biểu thị chức năng tiêu chuẩn; "○" biểu thị chức năng tùy chọn;

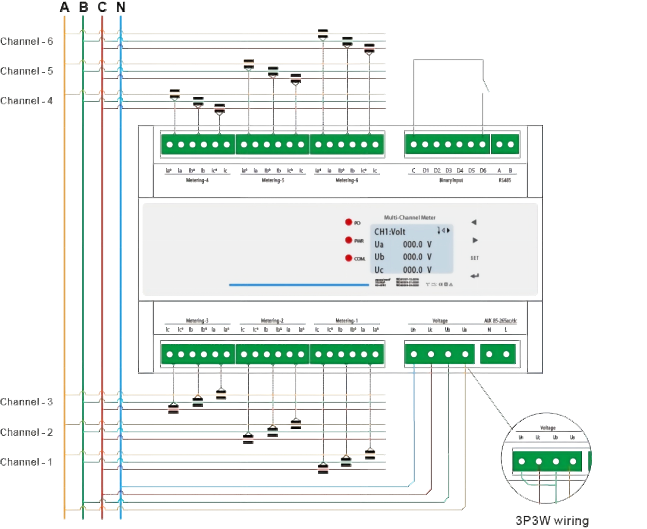

Đấu dây

Phần cuối	Giải thích
L/N	Đầu vào phụ: 85–265 Vac/DC
Ua/ Ub/ Úc/ Un	Đầu vào điện áp pha A, B, C và đường trung tính
Đo sáng 1-6	Đầu vào hiện tại 6 kênh
C	Nhà ga công cộng
D1-D6	6 cổng đầu vào rơle
A B	Giao diện truyền thông RS485

SEM8MT

Lưu ý: Khi sử dụng cấu hình nối dây 3P3W, Ub và Un phải được nối tắt bên ngoài như trong sơ đồ; nếu không, điện áp hiển thị sẽ không chính xác.
