MCCB

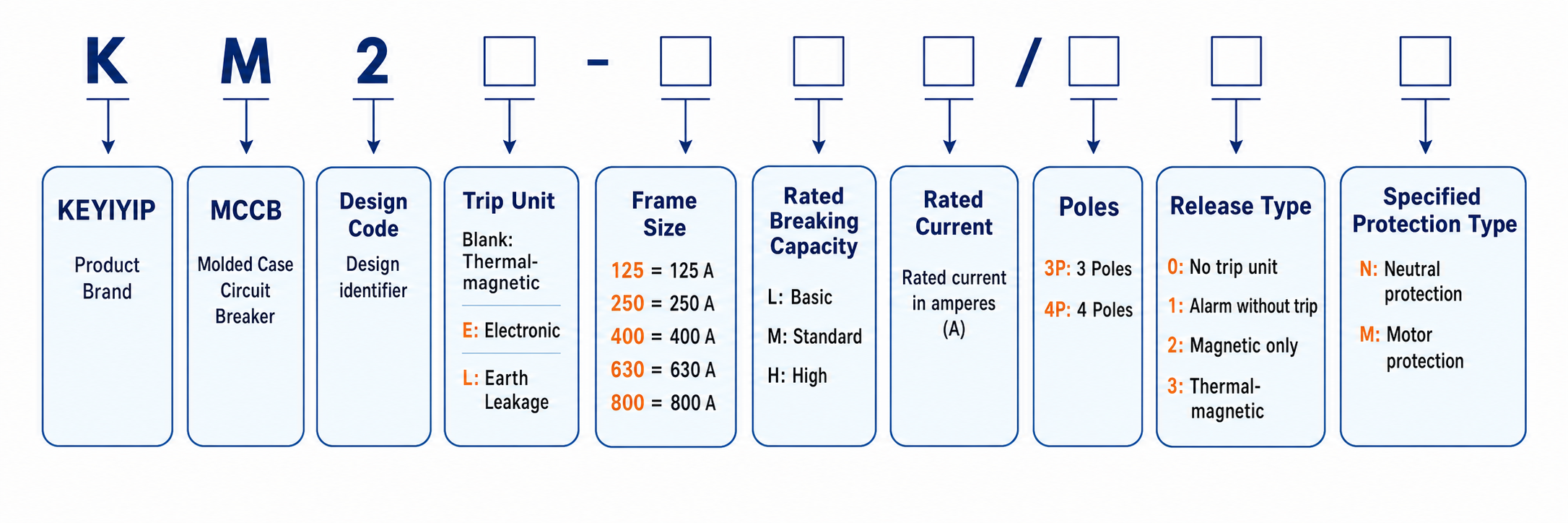

Mã lệnh

Sự miêu tả

Trong mạch AC 50 Hz, KM2 có thể hoạt động tốt từ 16A đến 800A cho đến 800V. Bộ nhả quá tải, ngắn mạch và thiếu điện áp được thiết kế để bảo vệ hệ thống phân phối và động cơ. Vật liệu thân thiện với môi trường được sử dụng trong KM2.

Số cực: 3P, 4P

Danh mục áp dụng: A

Dòng định mức (In): 63A-630A

Điện áp hoạt động định mức (UE):AC400V/AC690V

Điện áp cách điện định mức (Ui): AC800V

Điện áp chịu xung định mức (Uimp): 8kV

Loại thiết bị ngắt: nhiệt từ

Nhiệt độ môi trường xung quanh: -5oC ~ 55oC

Công suất ngắt (AC400V):

L:Icu=35kA, AC400V, Ics=100%Icu

M:Icu=50kA, AC400V, Ics=100%Icu

H:Icu=65kA, AC400V, Ics=100%Icu

Công suất ngắt (AC690V):

M/H:Icu=10kA, Ics=100%Icu

M/H:Icu=15kA, Ics=100%Icu In=630A

Tuân thủ tiêu chuẩn: IEC/EN60947-2 GB/T14048.2

Giấy chứng nhận: CCC CE CB

KM2 MCCB

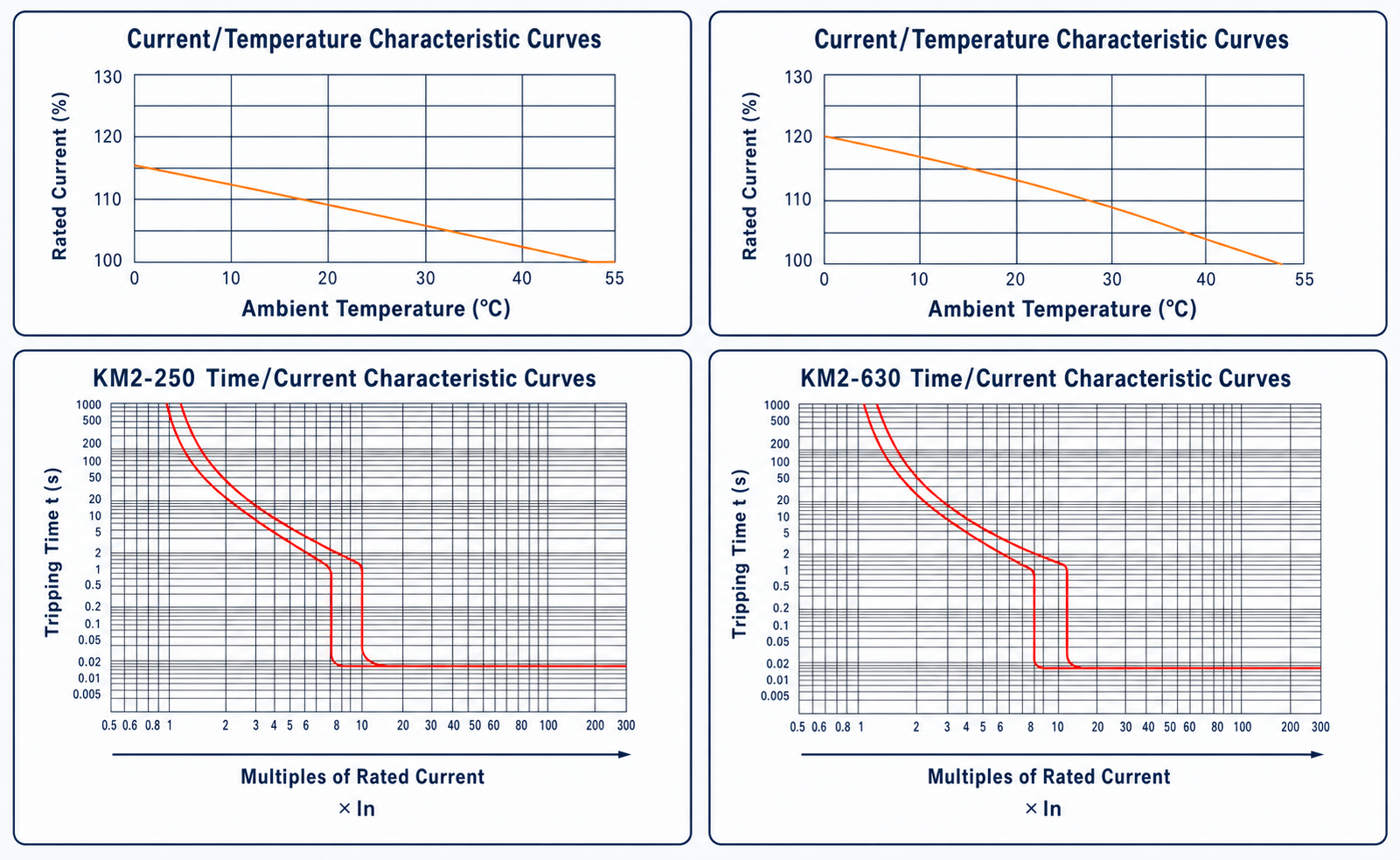

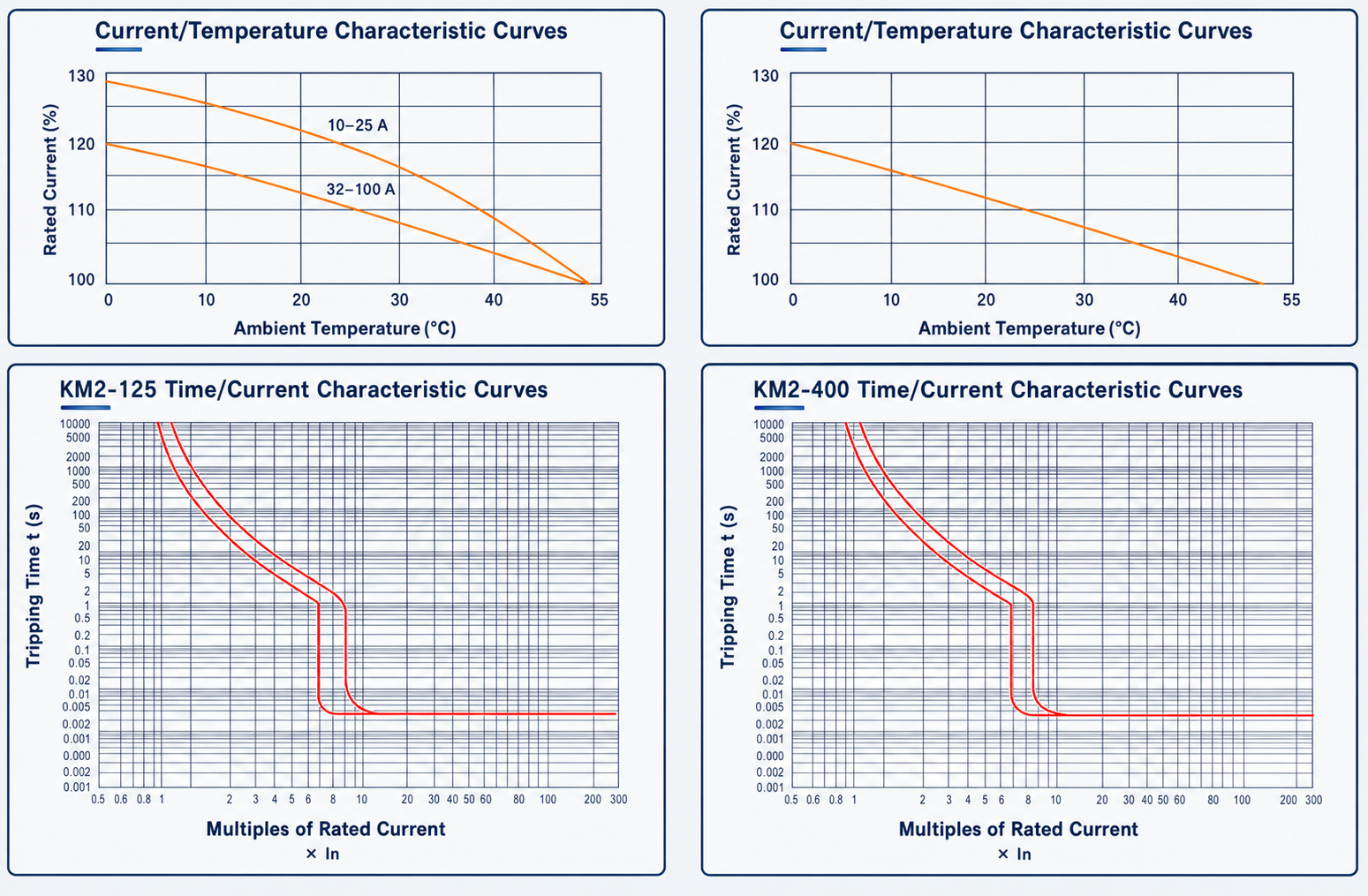

Đặc điểm vận hành KM2

Sự vấp ngã nhiệt từ

KM2 MCCB

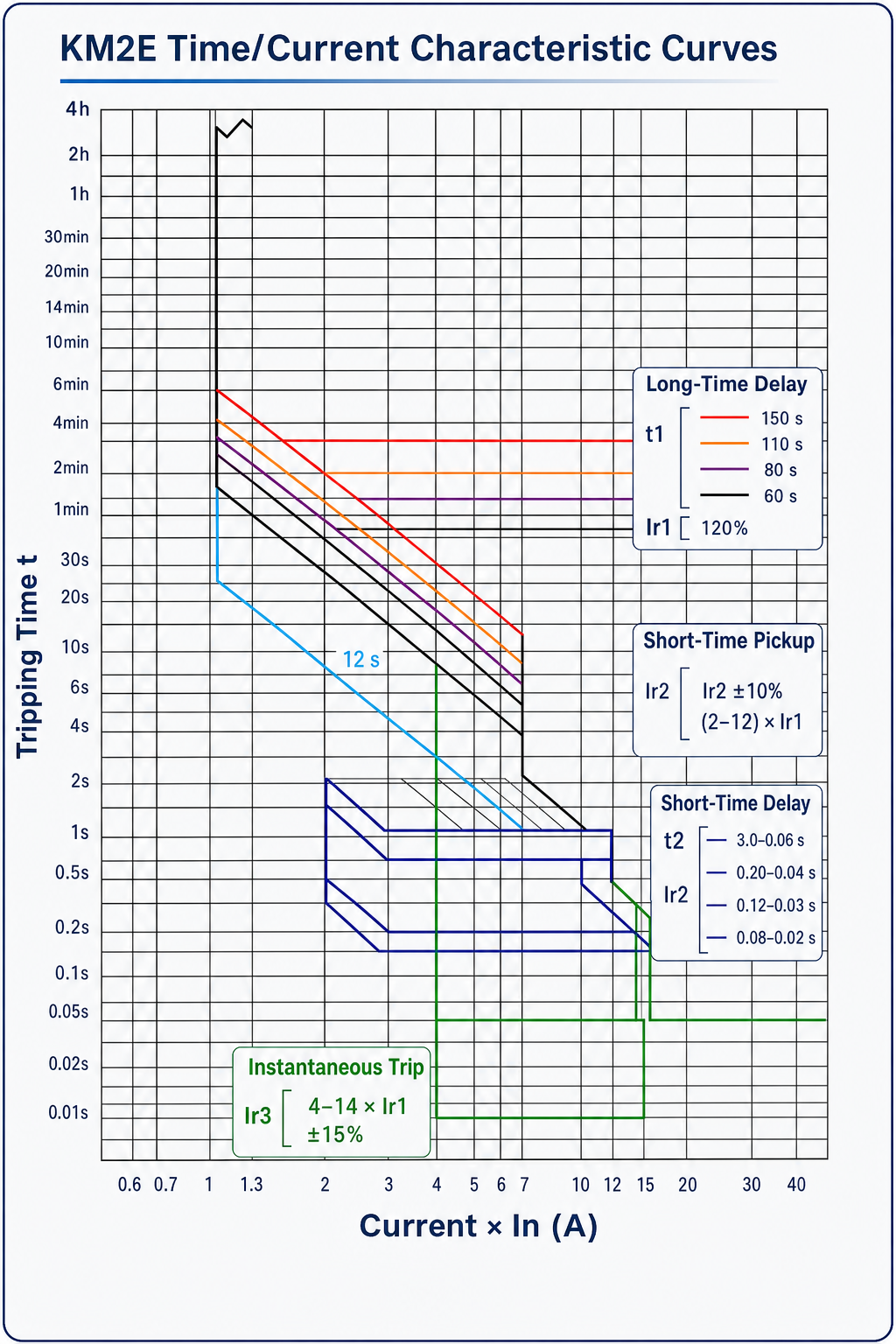

Đặc điểm cắt KM2E

Cài đặt có thể điều chỉnh
1. Cài đặt hiện tại quá tải (Ir1)
2. Quá tải Thời gian trễ dài (t1)
3. Cài đặt dòng điện ngắn mạch (Ir2)
4. Thời gian trễ ngắn mạch (t2)
5. Cài đặt dòng điện tức thời (Ir3)
6. Lỗi nối đất Cài đặt hiện tại (Ir4)
7. Cắm thử
8. Đèn báo - Sẵn sàng hành trình
9. Đèn báo - Cảnh báo trước quá tải (I>0.8xIr)
10. Đèn báo - Quá tải (I > 1.05xIr)

KM2 MCCB

Kỹ thuật

Chức năng bảo vệ		Biểu tượng	Phạm vi cài đặt
Chuyến đi bị trễ thời gian dài	Dòng điện đón (A)	Ir1	In=32A: 16 20 25 32 Trong =63A: 32 36 40 45 50 55 60 63 Trong =125A:63 65 70 75 80 85 90 95 100125 Trong =250A: 100 125 140 160 180 200 225 250 Trong =400A: 200 225 250 280 315 350 400 Trong =630A: 400 420 440 460 480 500 560600630 Trong =800A: 6 630640660 680700 720 740760780800 Không vấp ở mức không quá [lr1]x1,05 Giảm trong vòng 2 giờ giữa [ir1]x1.05 và [lr1]x1.3 *Ngắt trong vòng 1 giờ giữa [lr¹]×1,3 và [Ir¹]x2
Chuyến đi bị trễ thời gian dài	Thời gian trễ (s)	t1	(12-60-100-150)(giây) tại [Ir1]x2'" *Loại động cơ: (0,93-4,63-6,17-7,72-11,6)(giây) ở mức 720% Ir1 (21,3-107-142-178-267)(giây) ở mức 150% Ir1 Dung sai cài đặt độ trễ thời gian: ± 20%
Chuyến đi có thời gian trễ ngắn	Dòng điện đón (A)	Ir2	[Ir1]x(2～12)(2-2.5-3-4-5-6-7-8-10-12) *Dung sai cài đặt hiện tại: ±10%
Chuyến đi có thời gian trễ ngắn	(Các) thời gian trễ	t2	(0,06-0,1-0,2-0,3)(giây) *Dung sai cài đặt độ trễ thời gian: ± 20%
Chuyến đi tức thời	Dòng điện đón (A)	Ir3	[Ir1]x(4~14)(OFF-4-6-7-8-9-10-11-12-14) ²) *Dung sai cài đặt hiện tại: ± 15%
Chuyến đi lỗi mặt đất	Dòng điện đón (A)	Ir4	[Ir1]x(OFF-0.3-0.4-0.5-0.6-0.7-0.8) ③ *Dung sai cài đặt hiện tại: ± 10%
(1)Đối với cài đặt KM2E-125.250, t¹: (OFF-12-60-80-100)(giây) tại [lr1]x2
(2)Đối với cài đặt KM2E-125.250, Ir3 : (OFF-4-6-7-8-10-11-12-13-14)
(3)Đối với cài đặt KM2E-125.250, Ir4: (TẮT-0,4-0,5-0,6-0,7-0,8)

Mã lệnh

Người mẫu		KM2-125			KM2-250		KM2-400		KM2-630		KM2E-800
Loại công suất đột phá		X	L	M	L	M	L	M	M	H	M	H
Dòng điện định mức (A)		16,20,25,32,40,50,63,80,100,125			100,125,150,160,180,200,225,250		250,300,350,400		400,500,630		400~800
Người Ba Lan		3/4			3/4		3/4		3/4		3/4
Điện áp cách điện định mức Ui(V)		AC 800			AC 800		AC 800		AC 800		AC 1000
Điện áp chịu xung định mức Uimp(V)		8000			8000		8000		8000		8000
Điện áp sử dụng định mức Ue(V)		AC 400/690			AC 400/690		AC 400/690		AC 400/690		AC 400/690
Xếp hạng ngắn mạch cuối cùng Công suất phá vỡ Icu(kA)	AC400	25	35	50	35	50	35	50	50	65	50	65
	AC690	-	10		10		15		15		15	20
Dịch vụ định mức ngắn mạch IC công suất đột phá(kA)	AC400	25	35	50	35	50	35	50	50	65	50	65
	AC690	-	10		10		15		15		15	20
Tuổi thọ điện (chu kỳ)	AC400	8000			7500		7500		7500		7500
	AC690	1500			1500		1500		1500		500
Tuổi thọ cơ học (chu kỳ)		20000			10000		10000		10000		10000
Kích thước (mm)	W(3/4)	75/100	92/122		107/142		150/198		182/240		210/280
	L	130	150		165		257		270		280
	H	84	83		103		107		110		115.5
chuyến đi Shunt		ồ			ồ		ồ		ồ		ồ
Giải phóng điện áp thấp		ồ			ồ		ồ		ồ		ồ
Công tắc phụ trợ		ồ			ồ		ồ		ồ		ồ
Công tắc báo động		ồ			ồ		ồ		ồ		ồ
Cơ chế vận hành cơ giới		ồ			ồ		ồ		ồ		ồ
Vận hành tay cầm quay		ồ			ồ		ồ		ồ		ồ
