Làm cách nào để tối ưu hóa PUE trung tâm dữ liệu bằng giám sát đa mạch?

Trong vận hành các Trung tâm dữ liệu hiện đại có quy mô lớn, mức tiêu thụ điện năng “vô hình” chính là trở ngại lớn nhất cho hiệu quả sử dụng năng lượng. Khi mật độ nguồn điện trên giá tăng lên, các đồng hồ đo mạch đơn truyền thống không còn có thể đáp ứng các yêu cầu về không gian và độ chính xác của Bảng nguồn từ xa (RPP) và Bộ phân phối điện (PDU).

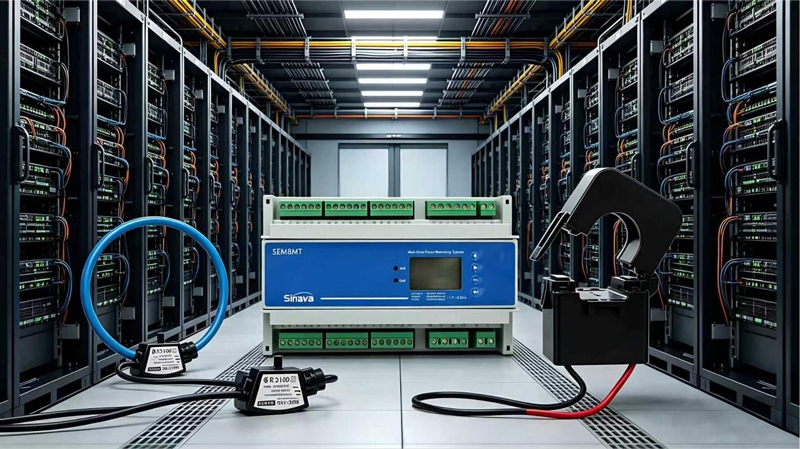

Bài viết này tìm hiểu cách hệ thống giám sát năng lượng đa mạch Sinava SEM8MT cải tiến xây dựng mạng lưới giám sát phân phối mật độ cao, có độ tin cậy cao.





1. Những thách thức trong việc phân phối thiết bị đầu cuối của trung tâm dữ liệu

Các nhóm O&M (Vận hành và Bảo trì) của trung tâm dữ liệu phải đối mặt với ba trở ngại lớn khi triển khai quản lý năng lượng chi tiết:

● Hạn chế về không gian: Không gian bên trong RPP là cao cấp; việc chứa hàng chục mét DIN-rail truyền thống là điều gần như không thể.

● Đi dây phức tạp: Đi dây máy biến dòng (CT) truyền thống rất cồng kềnh và việc lắp đặt khi ngắt điện rất tốn kém.

● Điểm nghẽn về độ chính xác: Để đạt được kiểm toán năng lượng cấp hóa đơn đòi hỏi độ chính xác toàn diện Loại 0,5S hoặc cao hơn.



2. Dòng Sinava SEM8MT: Giải pháp đa mạch mô-đun

Dựa trên kiến trúc giám sát mạch nhánh, giải pháp đa mạch này sử dụng thiết kế "Xe buýt + Mô-đun" để cách mạng hóa cơ sở hạ tầng giám sát.



Phân tích thành phần cốt lõi:

● Display Unit: "bộ não" của hệ thống, xử lý dữ liệu và hỗ trợ các giao thức chính thống như Modbus-RTU, Modsbus-TCP và Bacnet.

● Mô-đun đo lường hiện tại:

● Khả năng đa mạch: Một mô-đun duy nhất có thể giám sát nhiều mạch ba pha hoặc một pha.

● Độc lập: Mỗi mạch có thể được cấu hình độc lập với các ngưỡng cảnh báo để theo dõi các biến động hiện tại của máy chủ.

● Cảm biến lõi cứng hoặc linh hoạt (CT có dây trước): Hỗ trợ Plug & Play (giao diện RJ12) với khả năng nhận dạng tỷ lệ tự động, loại bỏ rủi ro đoản mạch do lỗi nối dây.



3. Giám sát mật độ cao trong các trung tâm dữ liệu quy mô lớn



Kịch bản A: Giám sát RPP và PDU

Trong các phòng máy chủ lớn, RPP có thể xuất ra 42 mạch trở lên. Giải pháp SMT8 bao trùm tất cả các chi nhánh bằng một hệ thống duy nhất:

● Ưu điểm: Tiết kiệm tới 70% không gian lắp đặt so với công tơ truyền thống.

● Thông tin chi tiết về thời gian thực: Theo dõi dòng điện, công suất hoạt động, công suất phản kháng và chất lượng điện cho từng giá máy chủ riêng lẻ.



Kịch bản B: Độ chính xác 0,5S từ đầu đến cuối

Hệ thống SEM8MT đảm bảo mức độ chính xác theo yêu cầu của tiêu chuẩn ISO 50001 (từ 2% đến 120% dòng điện định mức). Điều này rất quan trọng đối với việc thanh toán cho người thuê trong Trung tâm dữ liệu Colocation.



4. Tìm hiểu sâu về kỹ thuật: Mô-đun và cảm biến hiện tại

● Khả năng mở rộng mô-đun: Một hệ thống có thể giám sát tối đa 32 mô-đun hiện tại (tối đa 96 mạch một pha) thông qua một kết nối bus đơn.

● Công nghệ RJ12: Giao diện RJ12 "Click and Lock" đảm bảo kết nối điện chính xác 100% ngay cả trong các tủ chật hẹp.

● Tính linh hoạt của cảm biến:

● Lõi rắn: Tốt nhất cho các bản dựng mới (độ chính xác cao nhất).

● Lõi phân tách: Lý tưởng để trang bị thêm cho các trung tâm dữ liệu trực tiếp mà không có thời gian ngừng hoạt động.

● Cuộn dây Rogowski: Lắp đặt linh hoạt cho các thanh cái lớn hoặc không gian cáp không đều.



5. So sánh: Máy đo truyền thống và Giải pháp SEM8MT (H2)

tính năng	Máy đo mạch đơn truyền thống	Giải pháp Sinava SMT8
Mật độ cài đặt	Thấp (Cồng kềnh)	Extreme (Mô-đun/Có thể xếp chồng)
Thời gian nối dây	Dài (CT thủ công/dây điện)	Nhanh chóng (Cắm và chạy RJ12)
Chi phí truyền thông	Cao (IP/Cổng riêng)	Thấp (Địa chỉ chia sẻ qua Bus)
Trao đổi nóng	Không được hỗ trợ	Được hỗ trợ (Mở rộng khi trực tiếp)



6. Kết luận: Thành lập Trung tâm Dữ liệu Xanh

Chuyển đổi xanh bắt đầu bằng đo lường. Bằng cách triển khai các hệ thống giám sát đa mạch như SEM8MT, người vận hành có thể theo dõi động lực học PUE theo thời gian thực và sử dụng phân tích hài hòa để dự đoán các sự cố mất điện có thể xảy ra, đảm bảo tính sẵn sàng cao cho các cơ sở Cấp III/IV.
