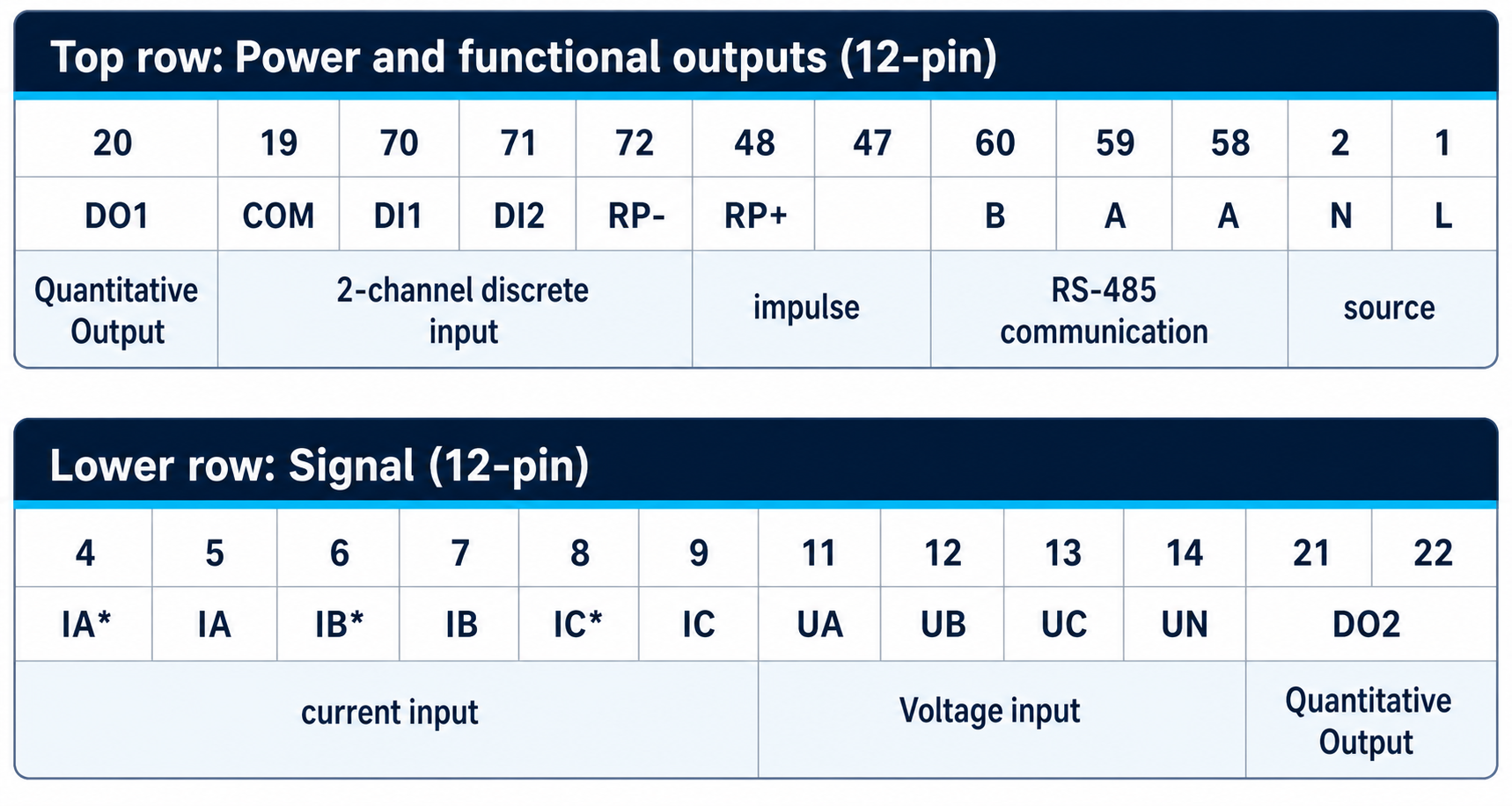

Đấu dây

Sự miêu tả

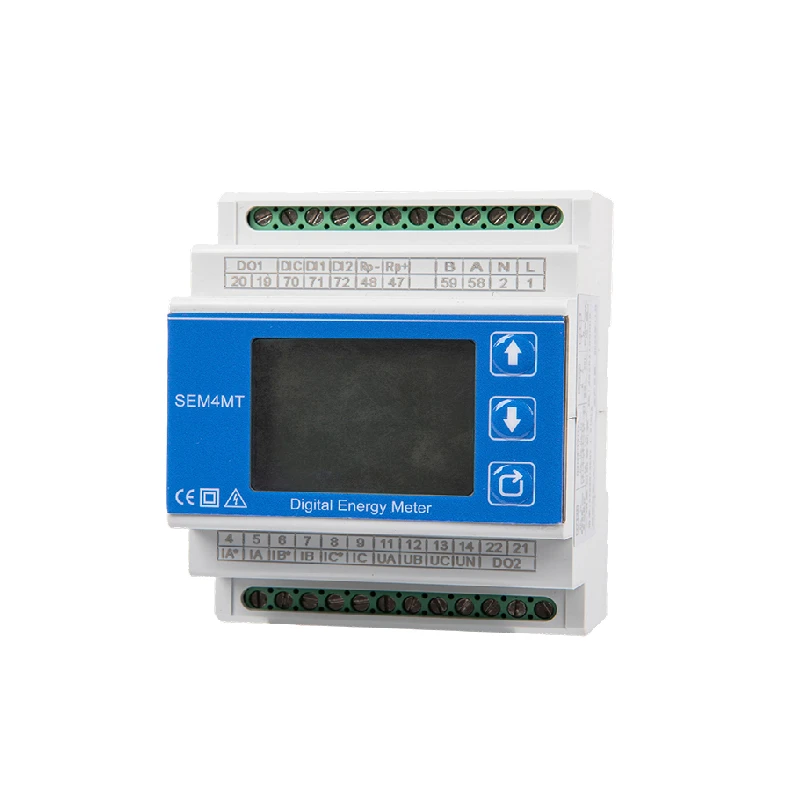

Đồng hồ đo năng lượng gắn trên thanh ray ba pha có màn hình LCD dạng bút và đóng vai trò là thiết bị đầu cuối đo nguồn AC mô-đun—một sản phẩm tích hợp cao được thiết kế cho các ứng dụng đo thông số nguồn AC. Nó cung cấp một loạt các chức năng bao gồm đo và tính toán nguồn điện xoay chiều ba pha, tích lũy đo năng lượng, phân tích hài hòa, phân tích mất cân bằng điện áp và dòng điện, đo năng lượng dựa trên biểu giá phức tạp, đo nhu cầu cao điểm, đầu vào kỹ thuật số 4 kênh và đầu ra rơle 2 kênh. Máy đo còn bao gồm giao diện truyền thông để kết nối với hệ thống giám sát máy tính, hỗ trợ giao diện RS485 và giao thức truyền thông MODBUS, cho phép truyền dữ liệu đo được và trạng thái thiết bị. Đồng hồ đo năng lượng gắn trên đường ray ba pha này có thể được triển khai rộng rãi trong nhiều ngành công nghiệp khác nhau—như tiện ích điện, viễn thông, đường sắt, giao thông vận tải, bảo vệ môi trường, hóa dầu và sản xuất thép—để giám sát mức tiêu thụ điện năng của thiết bị xoay chiều.

Chức năng

Đo và tính toán điện áp ba pha, dòng điện ba pha, tổng công suất tác dụng, tổng công suất phản kháng, công suất tác dụng và phản kháng từng pha, hệ số công suất, hệ số công suất từng pha, tần số hệ thống, tổng năng lượng tác dụng tiêu thụ, tổng năng lượng phản kháng tiêu thụ, v.v.
4 bộ chức năng đo điện đa tốc độ
Mất cân bằng điện áp và dòng điện (Tùy chọn)
Đo nhu cầu tối đa và ghi thời gian nhu cầu (Tùy chọn)
Tỷ lệ nội dung hài: Chức năng đo và tính toán độ méo hài tổng (THD) của điện áp và dòng điện, thành phần hài bậc 2-31 của dòng điện và điện áp, tổng độ méo hài lẻ, méo hài chẵn, hệ số hài điện áp, hệ số đỉnh điện áp, hệ số K dòng điện, v.v. (Tùy chọn)
Được trang bị chức năng ghi 50 sự kiện để lưu trữ thời gian thực các sự kiện cảnh báo riêng biệt xảy ra. (Không bắt buộc)
Tiêu thụ công suất tác dụng và phản kháng cho từng pha
Hỗ trợ giao diện RS485 với giao thức truyền thông MODBUS-RTU hoặc giao thức DL/T645 (tùy chọn).
Giám sát đầu vào rời rạc 2 kênh (hỗ trợ tối đa 4 kênh), đầu ra rơle 2 kênh (tùy chọn)

Đặc trưng

Khả năng thu thập và xử lý dữ liệu mạnh mẽ.
Độ an toàn cao và độ tin cậy tuyệt vời:Nhiều biện pháp chống nhiễu khác nhau đã được thực hiện trong quá trình thiết kế, đảm bảo vận hành ổn định trong môi trường hệ thống điện. Xếp hạng miễn nhiễm phóng tĩnh điện là Cấp 4; xếp hạng miễn nhiễm của chuỗi xung điện nhanh nhất thời là Cấp 4; định mức miễn nhiễm xung điện áp cao là Cấp 4; xếp hạng khả năng chống đột biến là Cấp 3; xếp hạng bảo vệ bảng điều khiển tuân thủ IP54 và xếp hạng bảo vệ vỏ tuân thủ IP20.
Kích thước nhỏ gọn, lắp đặt dễ dàng: Kích thước nhỏ gọn; có giá đỡ thanh ray DIN tiêu chuẩn 35 mm để lắp đặt và đi dây thuận tiện tại chỗ.
Hệ thống dây điện thuận tiện và linh hoạt:Các phương pháp nối dây hệ thống bao gồm hệ thống ba pha bốn dây và hệ thống ba pha ba dây. (Người dùng có thể tự cấu hình các cài đặt này; tuy nhiên, sơ đồ nối dây phải được cập nhật tương ứng.)
Hiển thị trực quan và vận hành thân thiện với người dùng: Mô-đun LCD phân đoạn chuyên dụng, kết hợp với giao diện hiển thị đồ họa Trung Quốc được thiết kế tỉ mỉ, cho phép hiển thị nhiều thông tin theo thời gian thực; đèn nền sáng của nó đảm bảo rằng người vận hành có thể đọc dữ liệu một cách chính xác ngay cả trong điều kiện ánh sáng yếu. Giao diện vận hành thân thiện với người dùng cho phép người vận hành nhanh chóng thành thạo các tác vụ như đọc dữ liệu và cấu hình các thông số.

Kỹ thuật

Chức năng			tham số
Trưng bày	Mạng lưới phân phối điện		Một pha; ba pha ba dây; ba pha bốn dây
	điện nhấn	Giá trị định mức	AC100V,220V,380V (vui lòng ghi rõ điều này khi đặt hàng)
		quá tải	Số đo: 1,2×; Tức thời: 2×/10 giây
		tản điện	<0,1 VA (mỗi pha)
		trở kháng	>1MΩ
		sự chính xác	Cấp chính xác: 0,2; Đo lường RMS (Root Mean Square)
	điện suối	Giá trị định mức	AC 2,5 mA, AC 1 A, 5 A (vui lòng nêu rõ điều này khi đặt hàng)
		quá tải	Số đo: 1,2x; Tức thời: 10x/1s
		tản điện	<0,4 VA (mỗi pha)
		trở kháng	<10mΩ
		sự chính xác	Cấp chính xác: 0,2; Đo lường RMS (Root Mean Square)
	Tính thường xuyên		40–65 Hz; Lớp chính xác: ± 0,02 Hz
	quyền lực		Tổng công suất tác dụng và phản kháng ba pha – Độ chính xác: 0,5
	năng lượng điện		Đo công suất bốn góc phần tư: độ chính xác công suất tác dụng ±0,5%, độ chính xác công suất phản kháng ±1%
	Độ lệch (Tùy chọn)		Độ lệch điện áp: 0,2%; Độ lệch tần số: 0,02%
	Mất cân bằng (Tùy chọn)		Điện áp: 0,2% \| Hiện tại: 0,2%
	Tỷ lệ nội dung hài hòa (Tùy chọn)		Ờ> 2%:5% Ờ Uh<2%:0,1% UN
	Định giá nhiều mức (Tùy chọn)		Với 4 gói cước nhiều mức giá (4 mức giá khác nhau trên 12 khung thời gian)
	Nhu cầu (Tùy chọn)		Nhu cầu hàng tháng tối đa trong ba tháng qua
	trình diễn		Màn hình LCD dựa trên bút
	Sự kiện (Tùy chọn)		Lưu trữ theo chu kỳ thời gian thực của 50 sự kiện cảnh báo
nguồn	phạm vi làm việc		AC, DC 85V~265V
	tản điện		4VA
đầu ra	giao diện kỹ thuật số		Giao thức RS-485, MODBUS-RTU
	Đầu vào kỹ thuật số (tùy chọn)		Đầu vào rời 4 kênh (giao diện tiếp xúc khô)
			Ri <500 Ω – đã nối; Ri> 100 kΩ – ngắt kết nối
	Đầu ra kỹ thuật số (tùy chọn)		Đầu ra rơle 2 kênh
			Định mức tiếp điểm rơ-le: 5 A/250 V AC; 5 A/30 V DC
môi trường	môi trường làm việc		-10~55°C; độ cao ≤ 2000 m; RH 93%; không ngưng tụ; không có khí ăn mòn
	Môi trường lưu trữ		-30~70℃
an toàn	chịu được điện áp		Điện áp đầu vào và nguồn điện > 2 kV; Điện áp đầu vào và đầu ra > 2 kV; Nguồn điện và đầu ra > 2 kV
	cách nhiệt		Đầu vào, đầu ra và nguồn điện cho khung máy:>5 MΩ
