Đồng hồ đo năng lượng
Đồng hồ đo năng lượng gắn trên thanh ray din một pha được sản xuất bằng mạch tích hợp quy mô lớn, công nghệ xử lý và lấy mẫu kỹ thuật số cũng như quy trình SMT. Thiết kế tổng thể kết hợp nhiều kỹ thuật chống nhiễu, phù hợp cho việc đo thời gian sử dụng của công suất tác dụng AC một pha với tần số định mức 50Hz, từ đó cân bằng tải lưới tốt hơn.
Đồng hồ đo năng lượng này có màn hình LCD tiếng Trung Quốc, với khả năng đo công suất hoạt động kết hợp (tiến + lùi), lưu trữ dữ liệu, chức năng ngắt kết nối/bật lại từ xa, ghi sự kiện và khả năng liên lạc 485.
Thông số
Kỹ thuật
1. Khởi động: Với hệ số công suất là 1,0 và dòng điện là 0,4% lb, đồng hồ đo năng lượng có đầu ra xung và ghi liên tục trong thời gian quy định.
2. Tàng hình: Với thiết kế logic chống rão, khi đồng hồ đo năng lượng điện áp dụng 115% điện áp tham chiếu và không có dòng điện trong mạch dòng điện, đầu ra thử nghiệm của đồng hồ đo năng lượng điện không tạo ra nhiều hơn một xung.
3. Tốc độ truyền thông: Tốc độ truyền mặc định cho giao diện RS485 là 2400bit/s.
4. Giao thức liên lạc của đồng hồ đo năng lượng điện tuân thủ giao thức DL/T645. Giao thức Modbus RTU.
5. Tuổi thọ thiết kế: Trong điều kiện làm việc bình thường, tuổi thọ trung bình của đồng hồ đo năng lượng điện không được dưới 10 năm
6. Công suất tiêu thụ: Công suất tiêu thụ đường dây điện áp ≤ 1,5W/10VA, công suất tiêu thụ đường dây hiện tại ≤ 1VA; điện năng tiêu thụ đường dây điện áp 3W/12VA ở trạng thái truyền thông.
Môi trường
- Điều kiện môi trường: Phạm vi nhiệt độ làm việc quy định là -25°C~+60°C;
- Phạm vi nhiệt độ giới hạn làm việc là -40oC ~ +70oC;
- Độ ẩm tương đối trung bình năm:<75%;
- Áp suất khí quyển dao động từ 6,0kPa đến 106,0kPa (ở độ cao từ 4000m trở xuống).

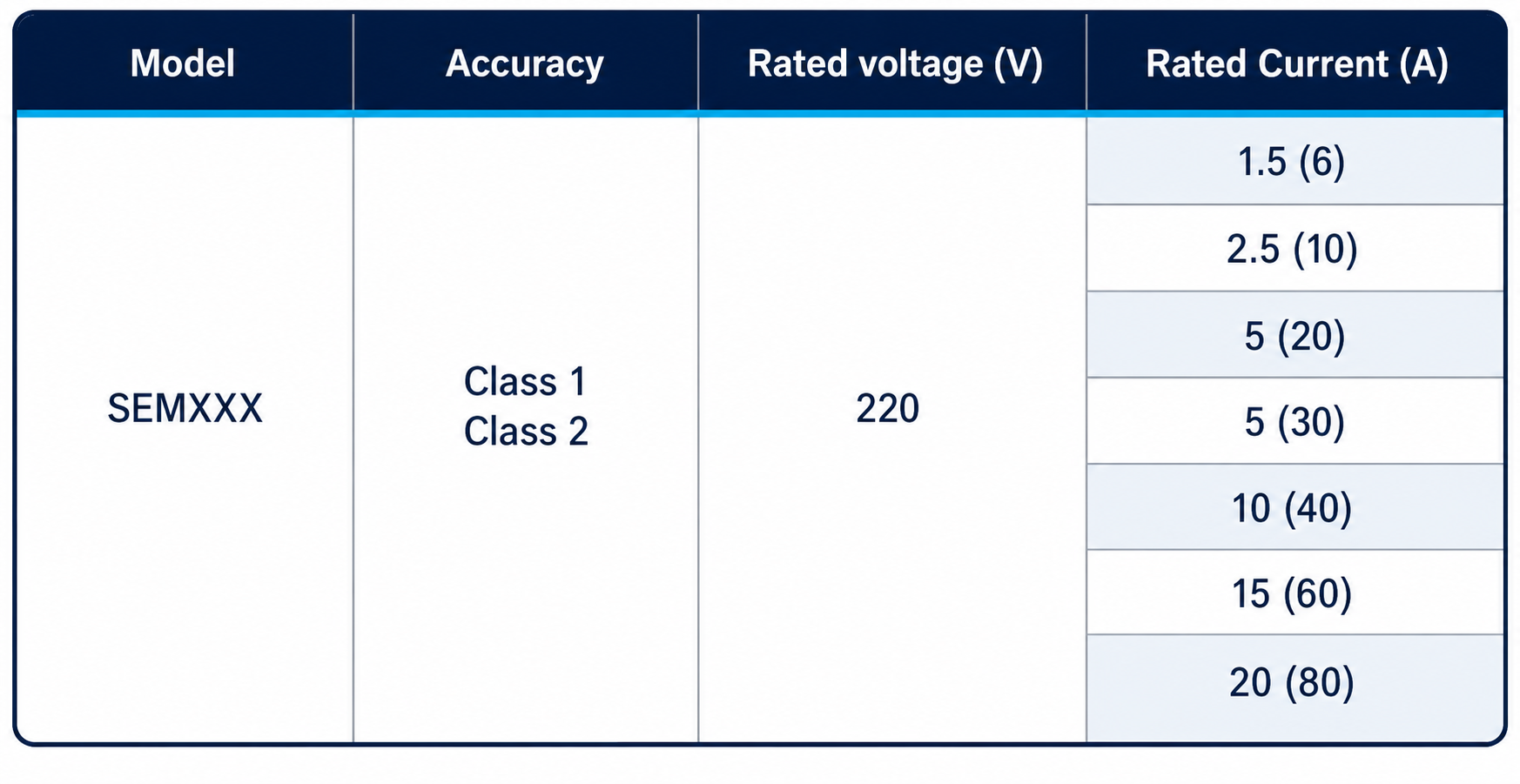

Sự chính xác
Phạm vi điện áp:
- Dải điện áp làm việc quy định là 0,9Un~1,1Un;
- Dải điện áp làm việc mở rộng: 0,8Un~1,15Un;
- Dải điện áp hoạt động tối đa: 0.0Un~1.15Un.

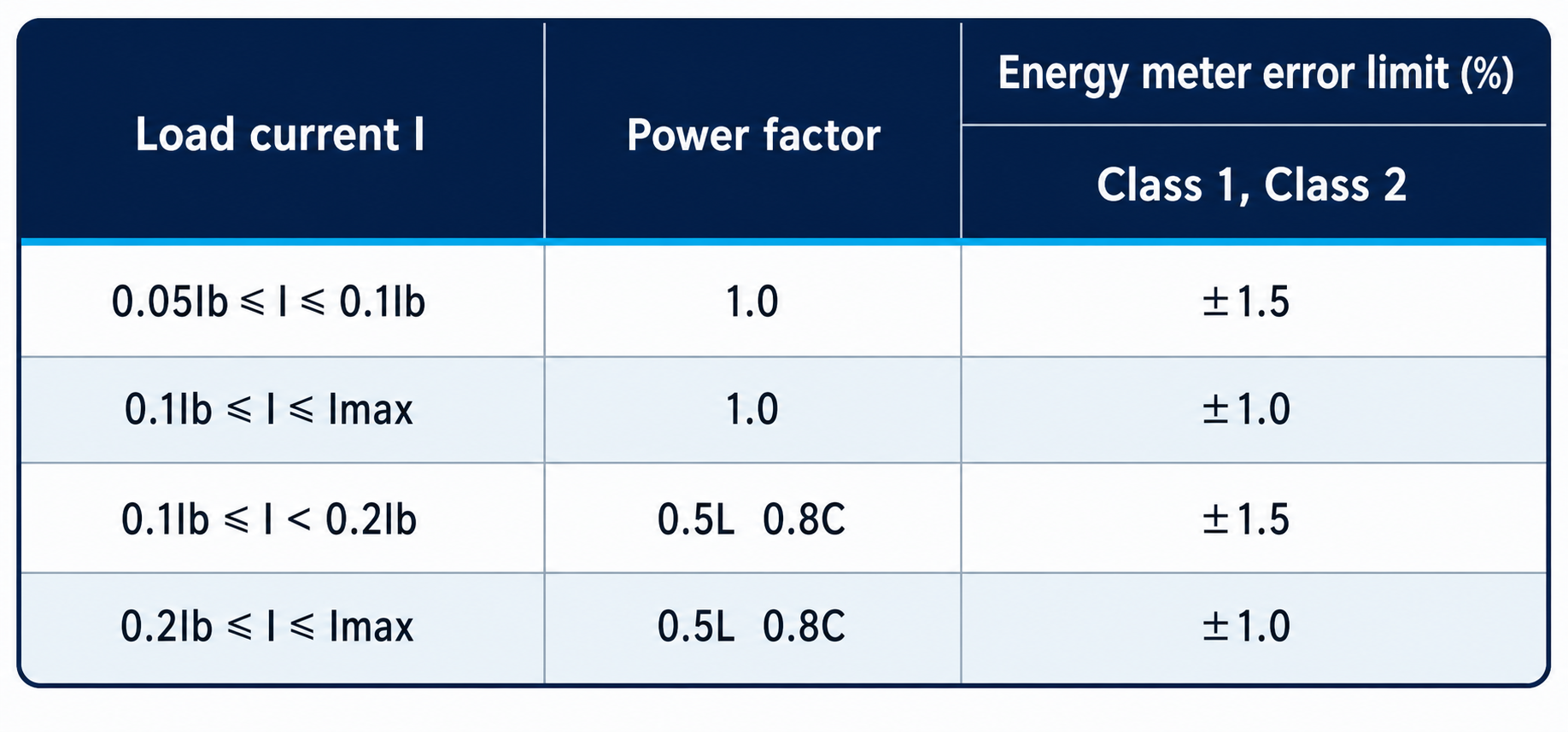

Giới hạn phần trăm sai số: Trong các điều kiện tham chiếu quy định, sai số phần trăm của đồng hồ đo năng lượng điện không được vượt quá quy định trong bảng sau.
Biện pháp phòng ngừa và phương pháp cài đặt
1. Đồng hồ đo năng lượng có thể được lắp đặt và sử dụng sau khi vượt qua khâu kiểm tra và được niêm phong bằng chì trước khi rời khỏi nhà máy. Đồng hồ đo năng lượng không có gioăng chì hoặc bảo quản quá lâu nên được các bộ phận liên quan kiểm tra lại trước khi lắp đặt và sử dụng.
2. Nếu phát hiện thấy bao bì bên trong hoặc vỏ ngoài của đồng hồ đo năng lượng điện bị hư hỏng khi tháo nó ra khỏi hộp đóng gói ban đầu, thì không lắp đặt hoặc bật nguồn đồng hồ. Vui lòng liên hệ với bộ phận dịch vụ kỹ thuật của chúng tôi.
3. Cần phải có thợ điện hoặc chuyên gia có kinh nghiệm lắp đặt đồng hồ đo năng lượng và đảm bảo rằng họ đã đọc kỹ hướng dẫn này.
4. Đồng hồ đo năng lượng điện phải được lắp đặt ở khu vực trong nhà thông thoáng và khô ráo, sử dụng lắp đặt đường ray tiêu chuẩn DIN 35mm. Tấm đế để lắp đặt đồng hồ đo điện phải được cố định trên tường chắc chắn, chống cháy và chống rung.
5. Ở những nơi có ô nhiễm và có khả năng hư hỏng cơ chế, đồng hồ đo năng lượng phải được lắp đặt trong tủ bảo vệ.
6. Khi lắp đặt hệ thống dây điện, hãy tuân theo sơ đồ nối dây trên nắp đầu cực của đồng hồ đo năng lượng điện hoặc sơ đồ nối dây tương ứng trong sách hướng dẫn này. Tốt nhất nên thích ứng với việc đưa nhiều dây đồng vào để tránh hoạt động bất thường hoặc cháy đồng hồ đo năng lượng điện do tiếp xúc kém.
Khi công tơ điện được đấu nối chính xác vào lưới điện, đèn báo nguồn của công tơ điện phải sáng liên tục.
Hướng dẫn sử dụng
1. Khi sử dụng đồng hồ đo năng lượng điện ở khu vực thường xuyên bị sét đánh phải có biện pháp chống sét để tránh làm hỏng đồng hồ đo do bị sét đánh.
2. Công suất tải của đồng hồ đo năng lượng điện nằm trong khoảng 0,05lb~Imax (loại kết nối trực tiếp) hoặc 0,02lb~lmax (thông qua loại kết nối máy biến áp). Vượt quá khả năng tải này sẽ dẫn đến việc đo đồng hồ đo năng lượng điện không chính xác hoặc cháy cuộn dây hiện tại do nóng lên.
3. Khi sử dụng đồng hồ đo năng lượng điện với máy biến áp, tức là đồng hồ đo điện năng nối qua máy biến dòng điện phải nhân số chỉ năng lượng điện của nó với hệ số nhân của máy biến áp để có được mức tiêu thụ điện thực tế.
4. Hiển thị dữ liệu: LCD 8 bit (6 + 2) hiển thị tổng mức tiêu thụ năng lượng hoạt động
5. Chỉ báo xung: Khi đèn báo xung sáng có nghĩa là đã phát hiện được xung nguồn (khi có tín hiệu lấy mẫu, đèn báo xung sáng trong khoảng 80ms).
6. Chức năng đèn báo: Phát hiện xung nguồn (khi có tín hiệu lấy mẫu, đèn báo xung sáng khoảng 80ms); Khi rơ-le công tơ điện đóng, đèn báo vẫn sáng làm đèn báo động. Sau khi đóng, đèn báo sẽ hủy báo thức và hoạt động như đèn xung.
