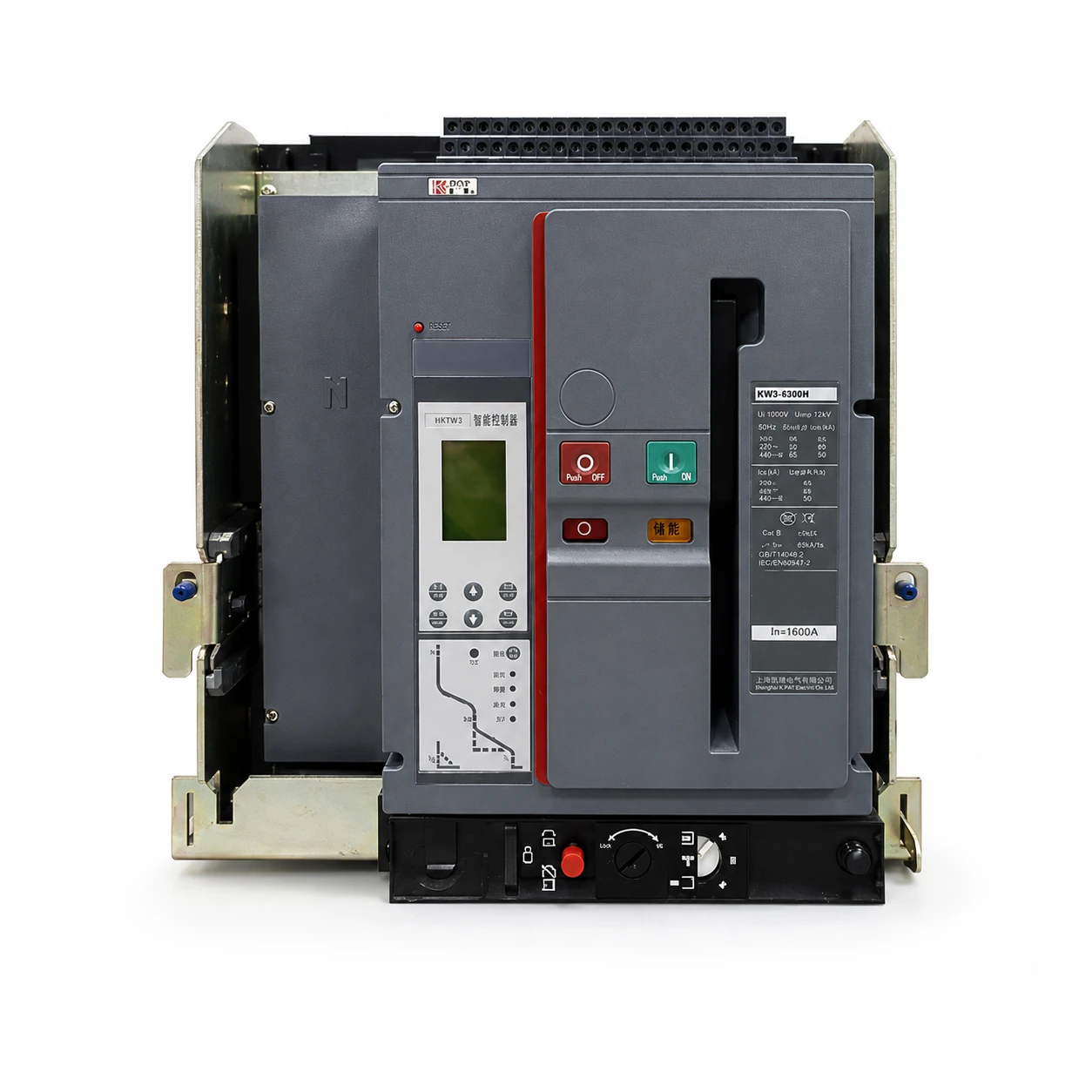

KW2

Máy cắt không khí KW2 cung cấp khả năng bảo vệ quá tải, ngắn mạch và nối đất một pha với chức năng bảo vệ thông minh và chọn lọc, máy cắt có thể cải thiện độ tin cậy của nguồn điện và tránh sự cố mất điện không cần thiết. Nó có thể áp dụng cho các nhà máy điện, nhà máy và các tòa nhà cao tầng hiện đại, v.v., đặc biệt cho hệ thống phân phối của tòa nhà thông minh.

Loại sản phẩm: Máy cắt không khí

Dòng sản phẩm: KW2

Ứng dụng sản phẩm: Bảo vệ mạch điện dòng cao

Số cực: 3P, 4P

Danh mục áp dụng: B

Dòng điện định mức (ln): 400-4000A

Điện áp hoạt động định mức (Ue): AC240V / 400V / AC500V / 690V

Điện áp cách điện định mức (Ui): AC1000V

Điện áp chịu xung định mức (Uimp): 12KV

Bộ phận ngắt: Bộ điều khiển điện tử thông minh

Giao tiếp: Modbus RS485 (Tùy chọn)

Công suất phá vỡ:

KW2-4000

AC240V/400V,Icu=120kA  Ics=100kA  Icw=100kA,1s / 85kA,3s

AC690V   Icu=85kA  Ics=85kA  Icw=85kA,3s

KW2-1600

AC240V/400V,Icu=65kA   Ics=50kA   Icw=50kA,1s

AC690V Icu=35kA   Ics=35kA   Icw=35kA, 3s

Tiêu chuẩn: IEC 60947-2, EN 60947-2, IEC 60947-3, EN 60947-3, GB/T 14048.2, AS/NZS 60947.2

Giấy chứng nhận: CCC CE CB

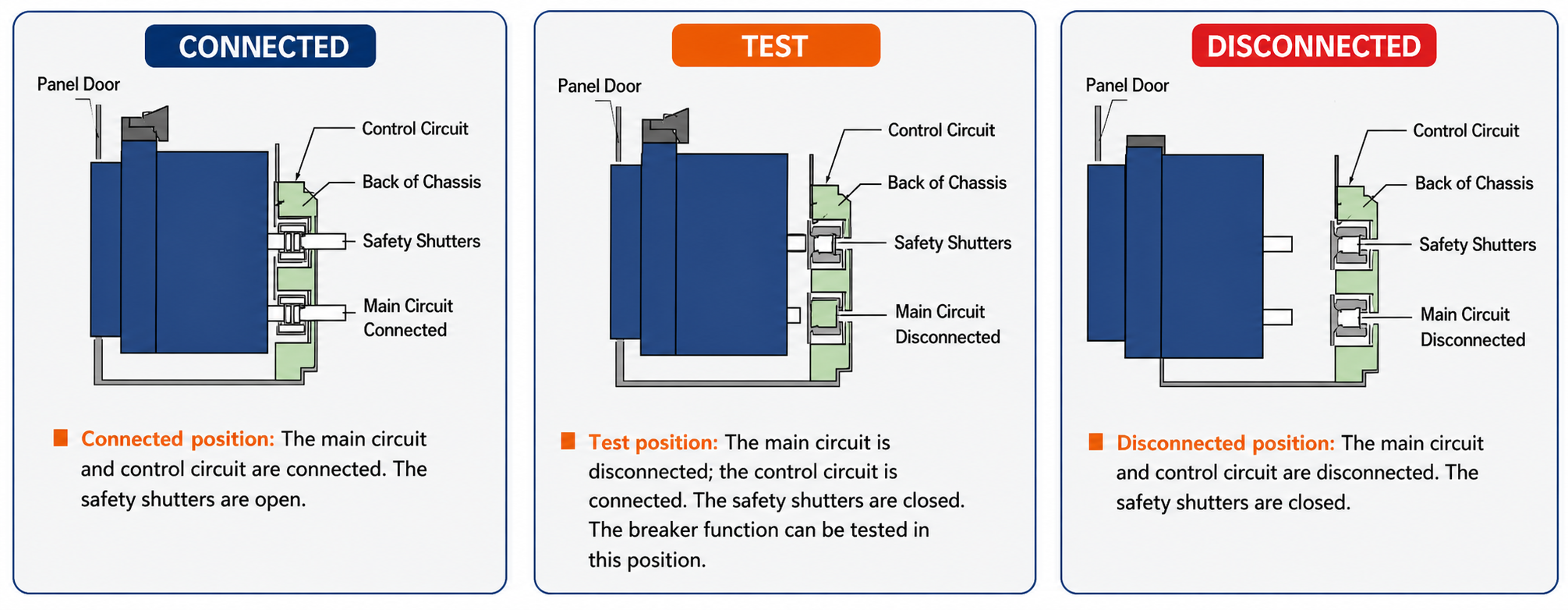

Bộ ngắt mạch có thể được lắp vào/ra khỏi khung với ba vị trí khóa:

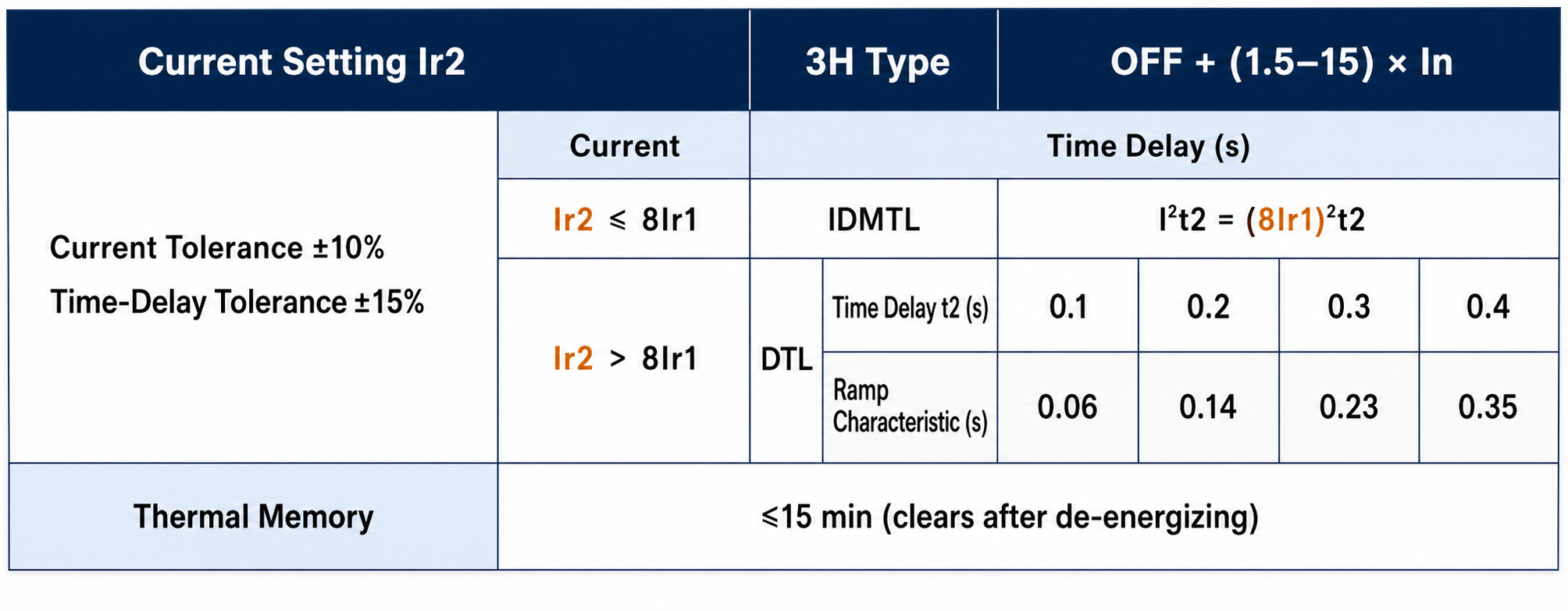

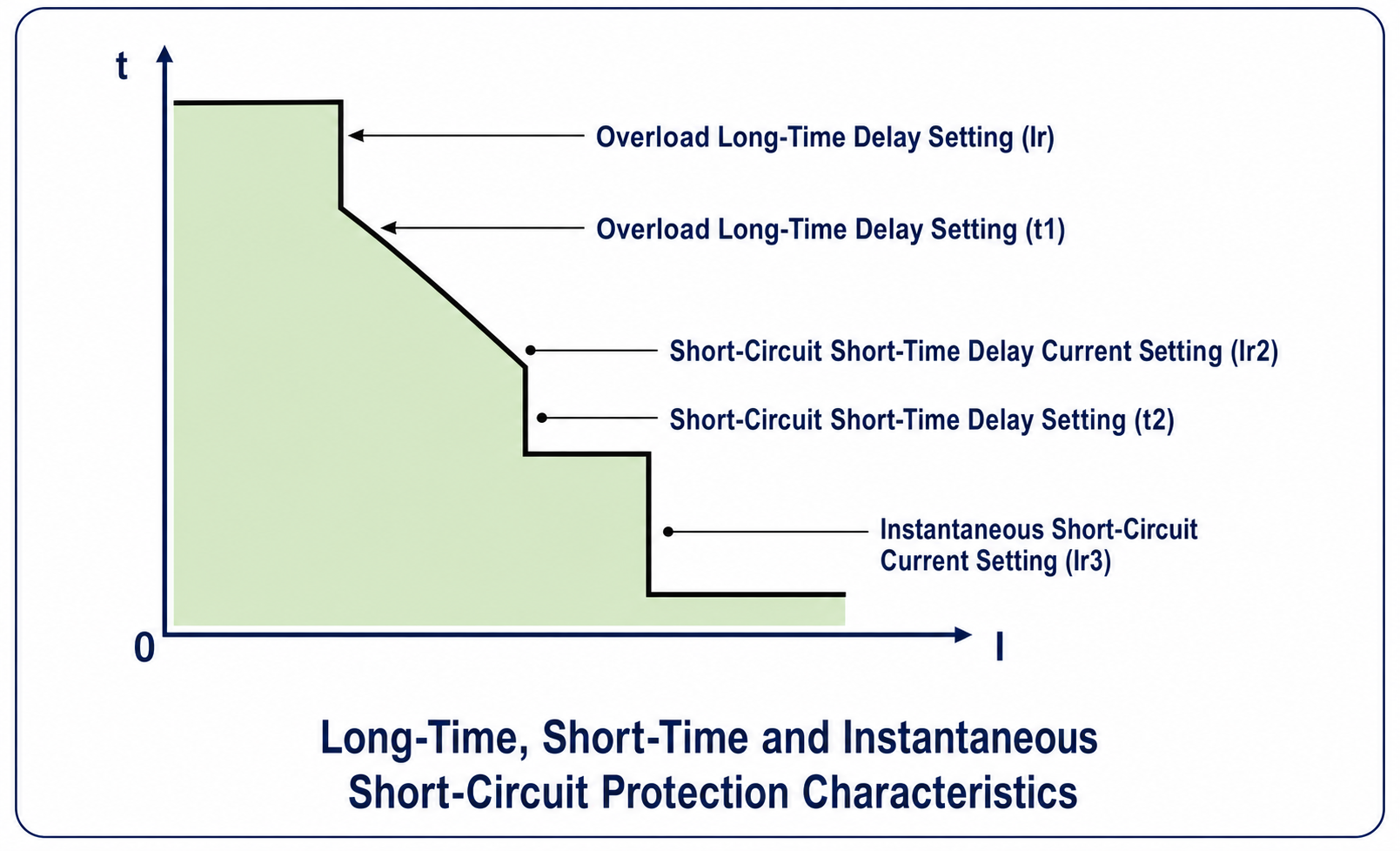

Đặc tính bảo vệ ngắn mạch bị trễ thời gian

Cài đặt có thể điều chỉnh

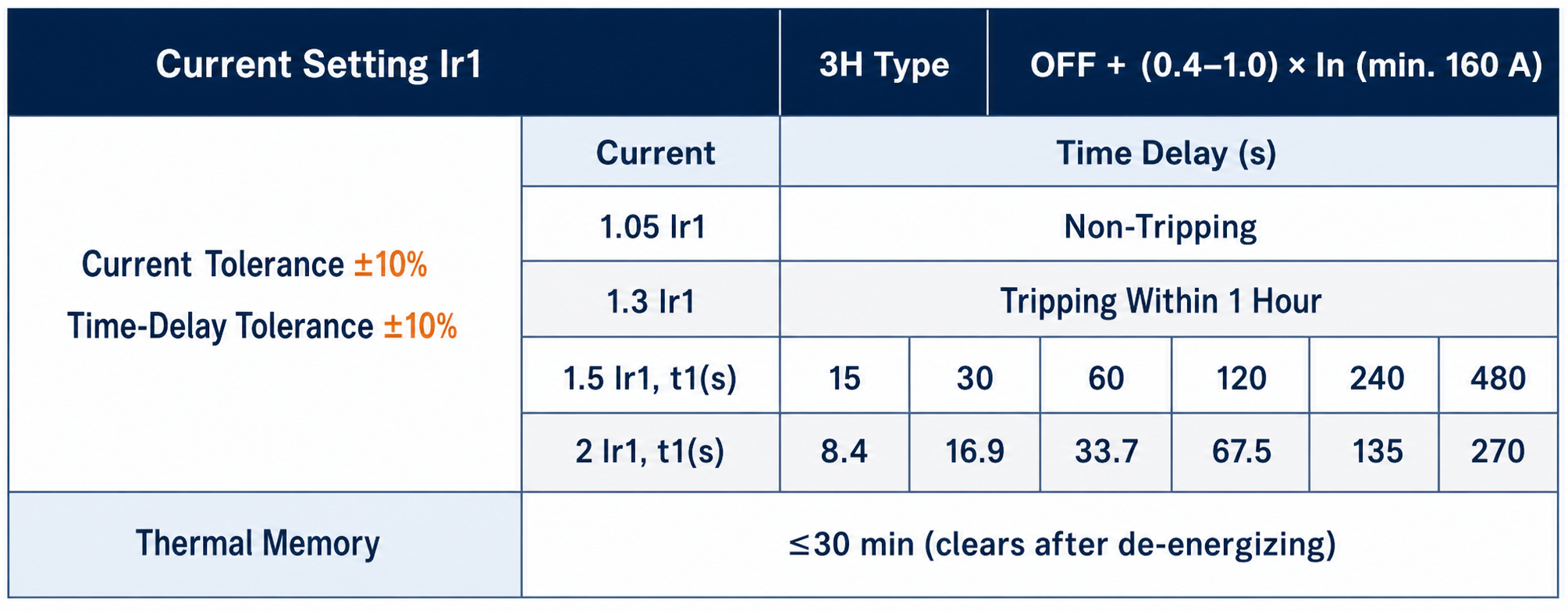

1. Cài đặt hiện tại quá tải (Ir)
2. Quá tải Thời gian trễ dài (t1)
3. Cài đặt dòng điện ngắn mạch (Is)
4. Thời gian trễ ngắn mạch (t2)
5. Cài đặt hiện tại chuyến đi tức thời (Isd)

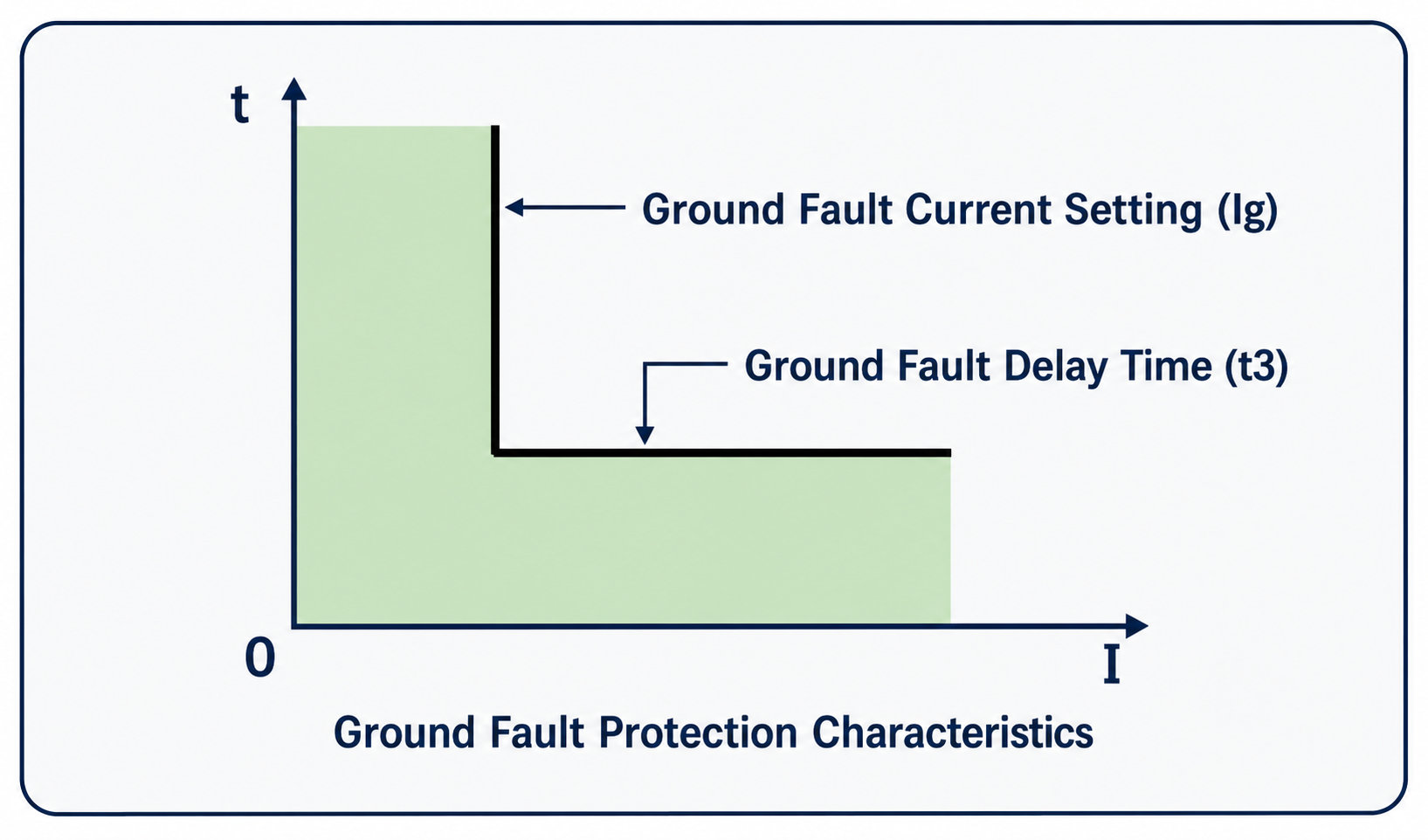

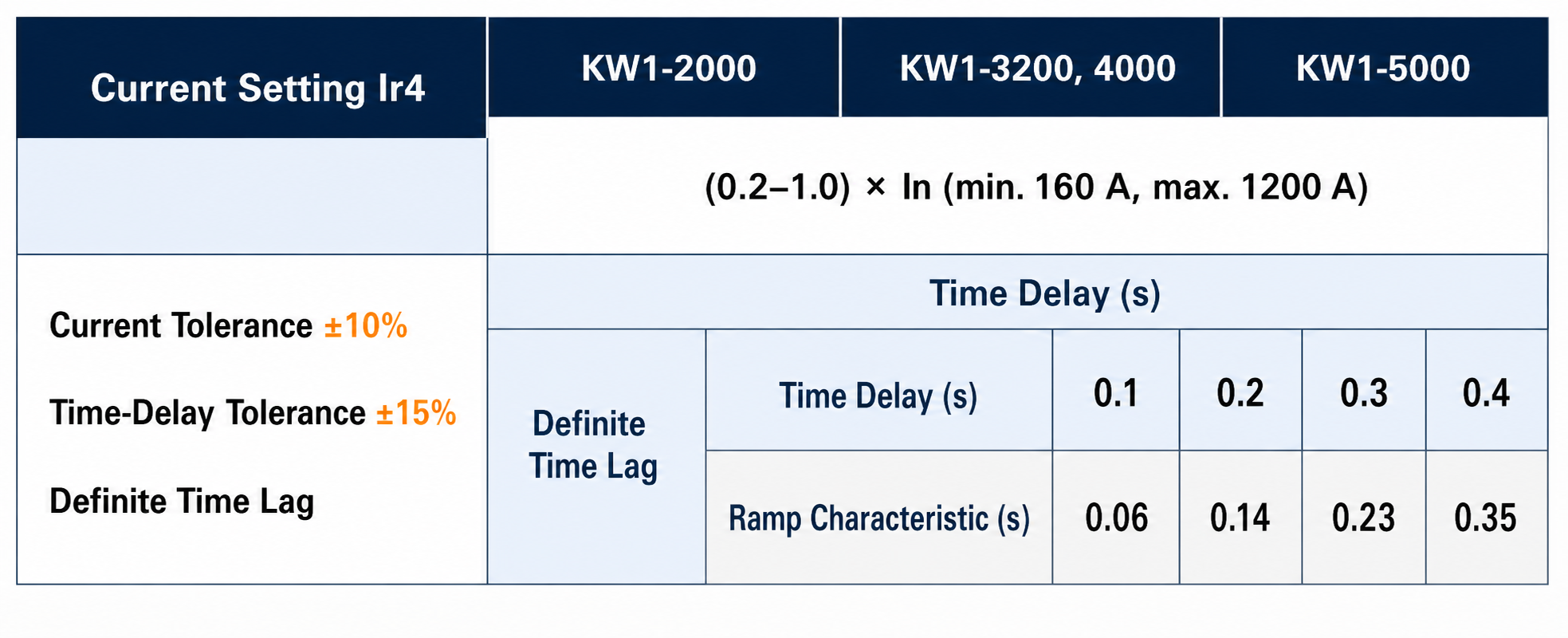

Đặc tính bảo vệ lỗi nối đất (Tùy chọn)

1. Cài đặt hiện tại lỗi nối đất (Ig)
2. Thời gian trễ chạm đất (t3)
3. Chức năng báo động và không ngắt (Tùy chọn)

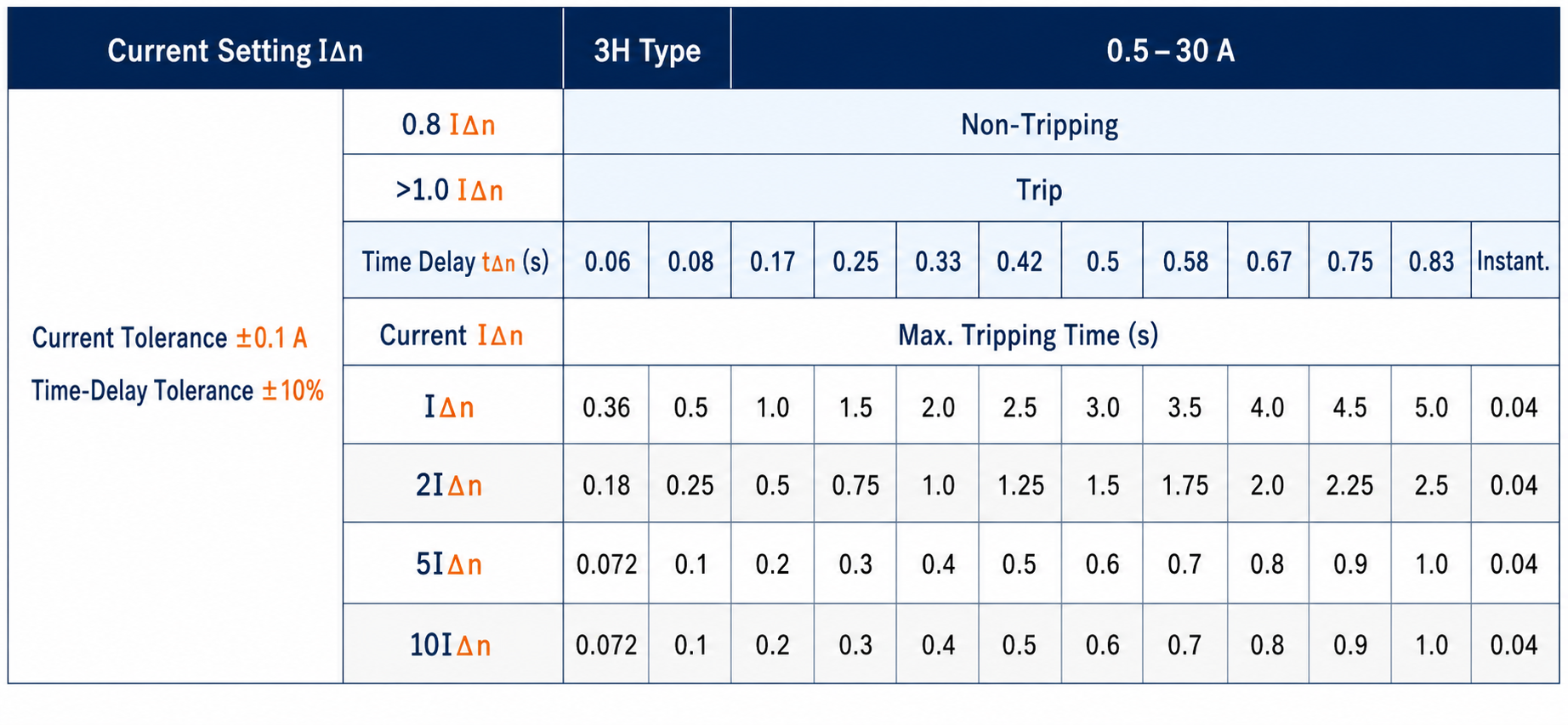

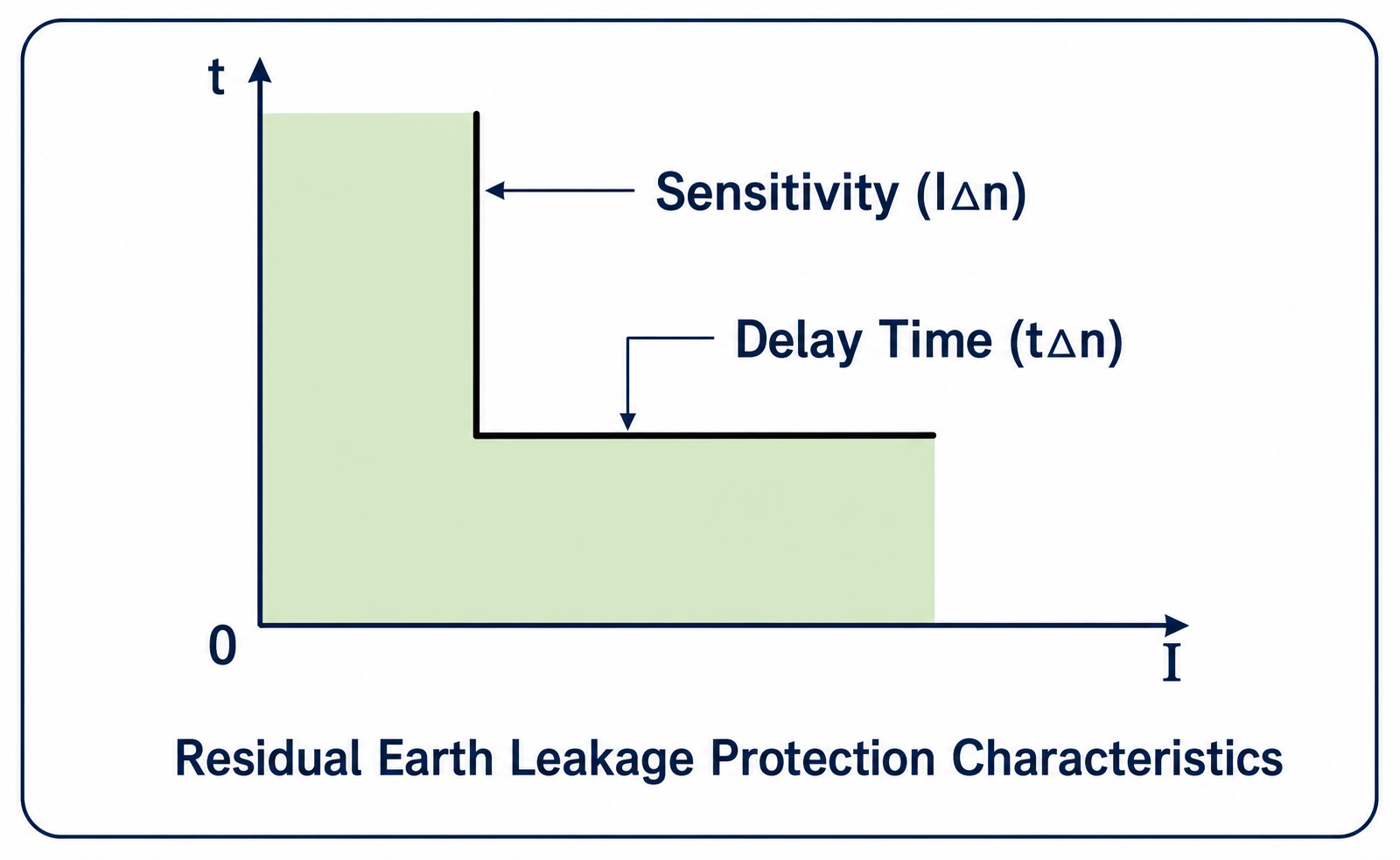

Đặc tính bảo vệ chống rò rỉ đất dư (Tùy chọn)

1. Cài đặt dòng điện rò rỉ đất dư (I_△N)
2. Thời gian trễ rò rỉ đất dư (t_△N)

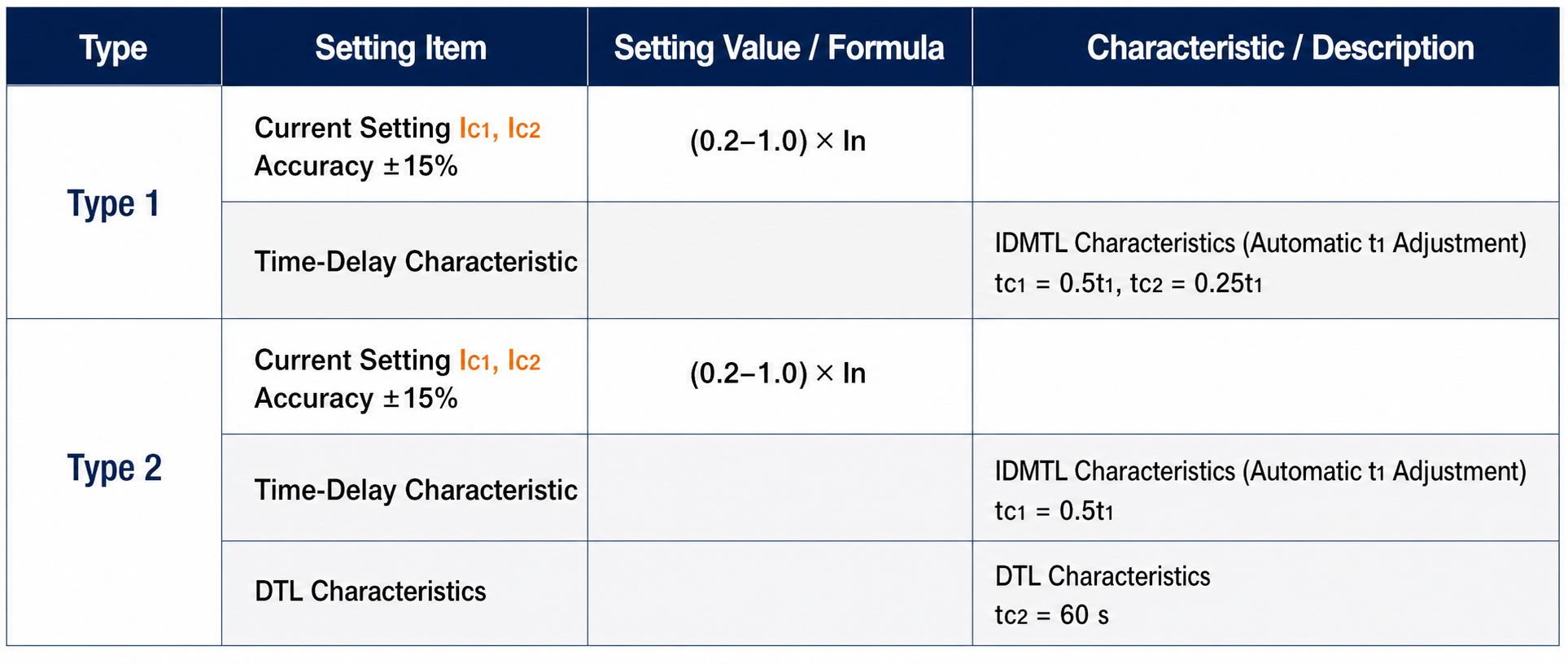

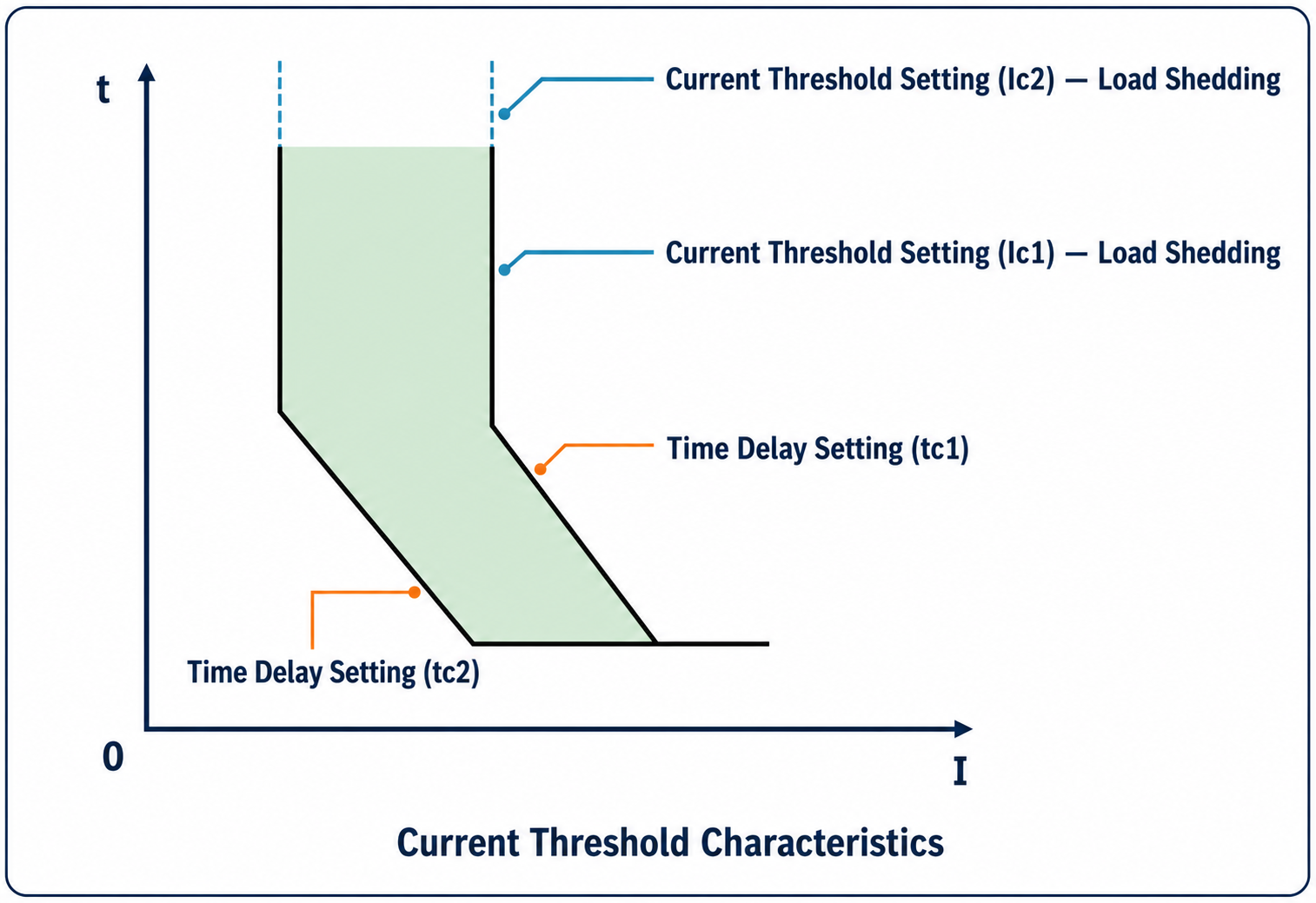

Giám sát tải

- Bộ điều khiển lập trình giám sát tải để đảm bảo cung cấp điện.
- Hai loại giám sát cho các tùy chọn. Ngưỡng hiện tại là Ic1 và Ic2. thông thường Ic1 ≥ Ic2.

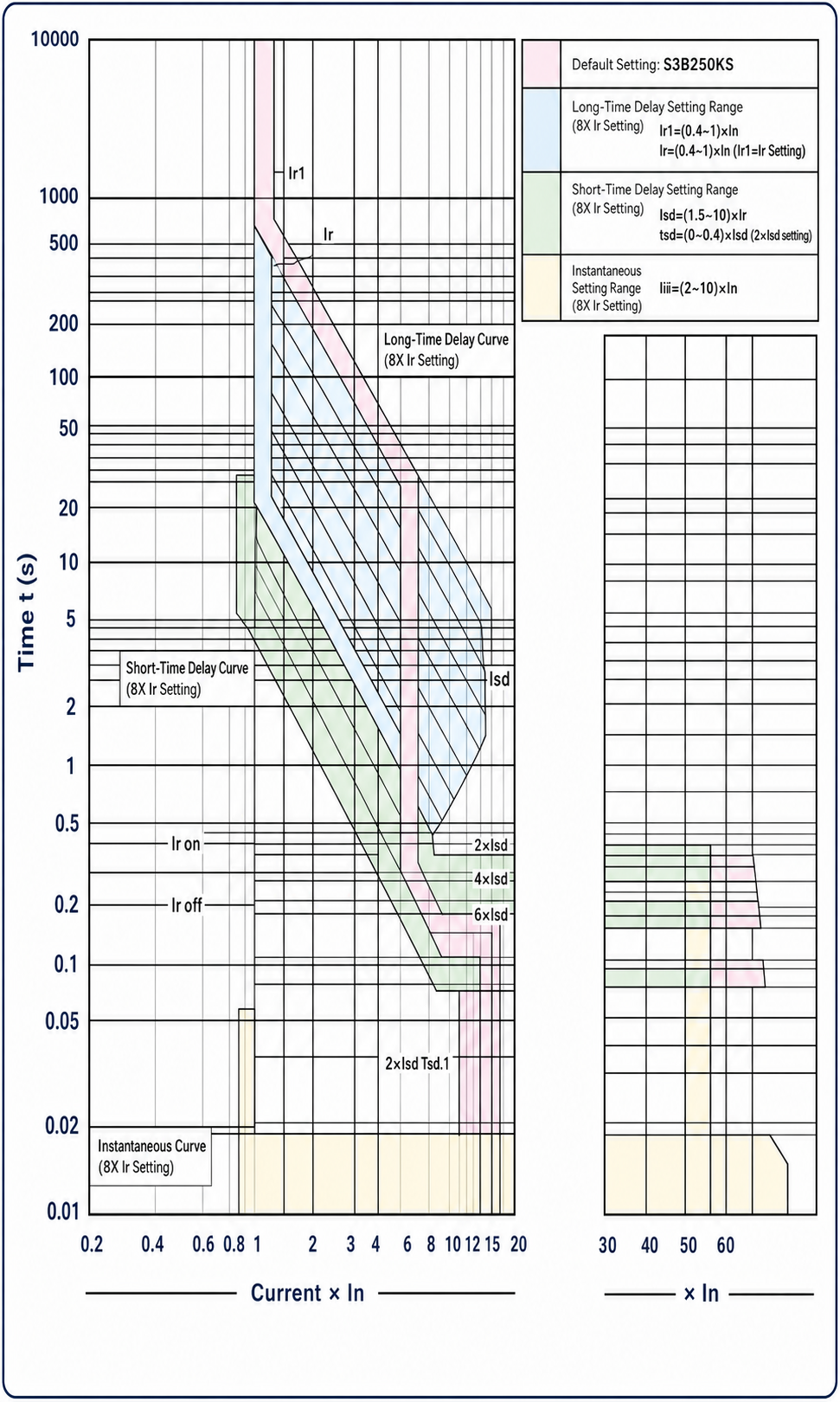

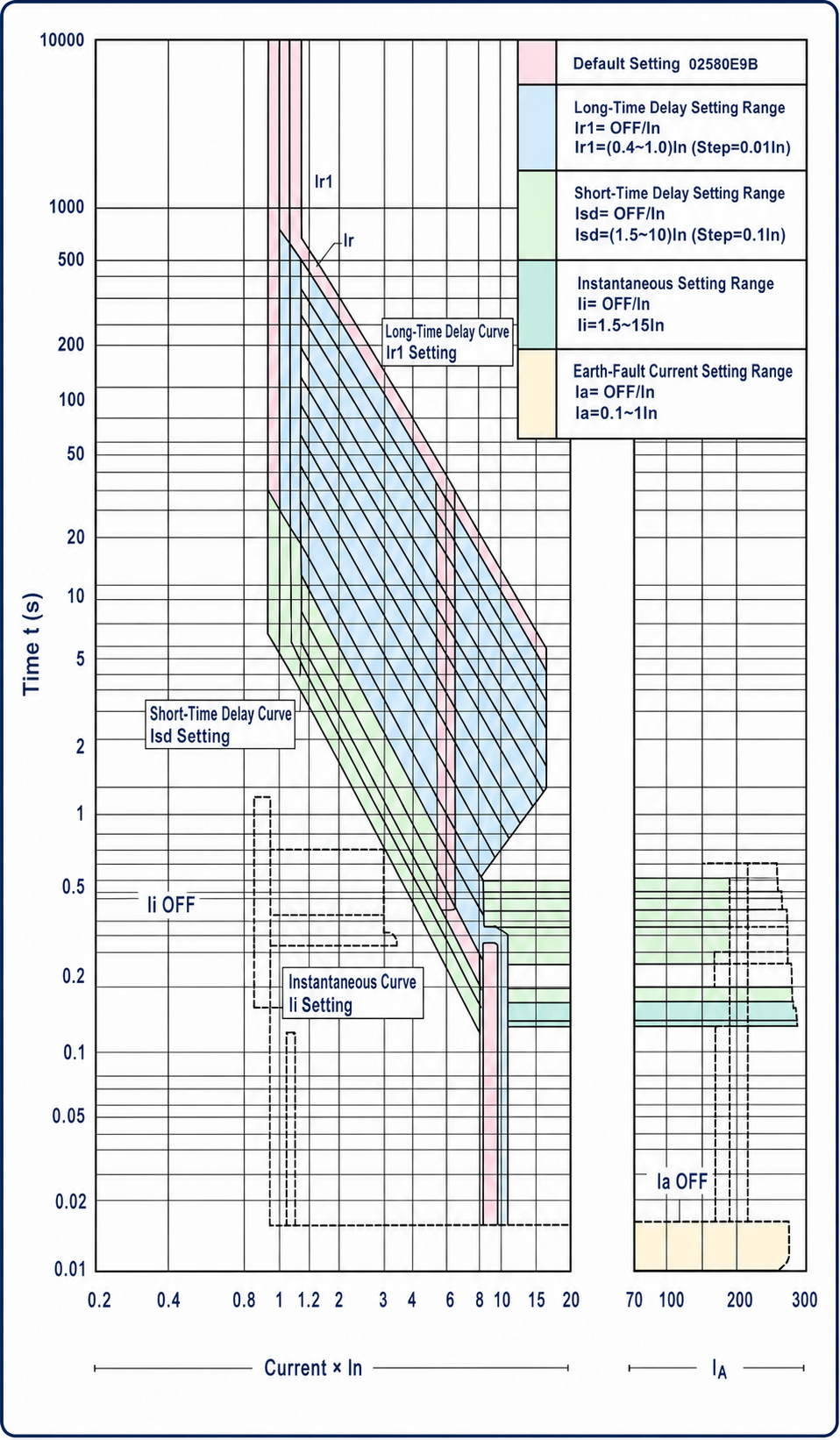

Đường cong đặc tính thời gian/dòng điện của bộ điều khiển

2000A

Đường cong đặc tính thời gian/dòng điện của bộ điều khiển

5000A
